Исправление кислотных ловушек

Вызов инструмента «Исправление кислотных ловушек доступен из главного меню программы «Инструменты» → «Слои» → «Исправление кислотных ловушек», см. Рис. 1.

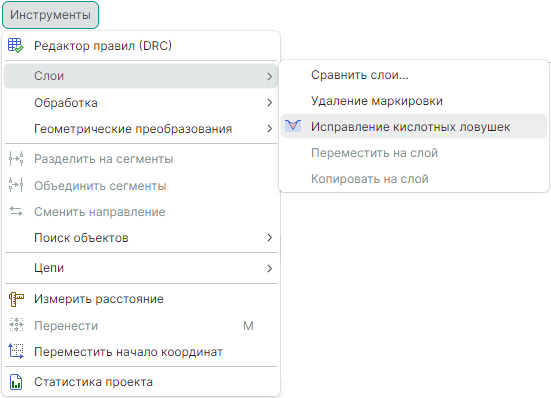

Рис. 1 Вызов инструмента «Исправление кислотных ловушек»

Также вызов инструмента «Исправление кислотных ловушек доступен из контекстного меню графического редактора «Инструменты» → «Исправление кислотных ловушек», см. Рис. 2.

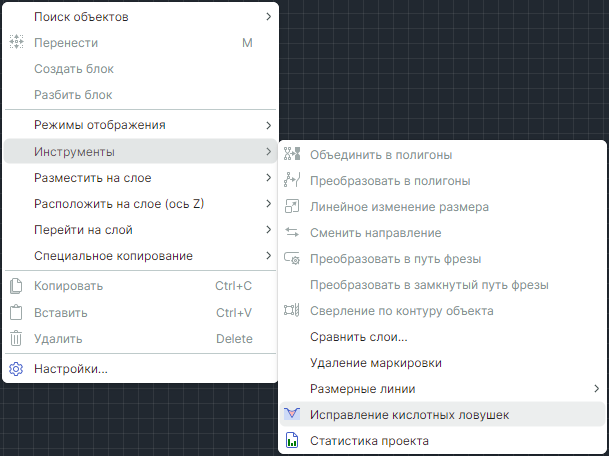

Рис. 2 Вызов инструмента «Исправление кислотных ловушек» из контекстного меню

На экране отобразится окно «Исправление кислотных ловушек», см. Рис. 3.

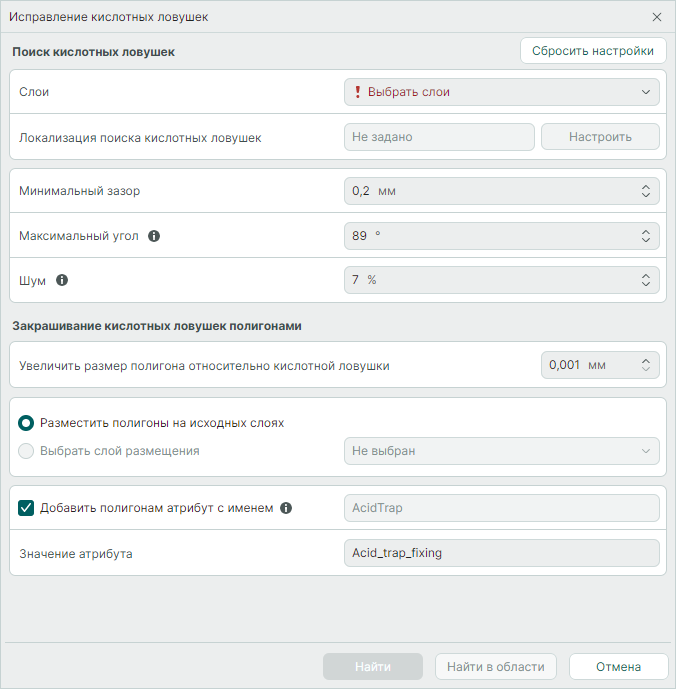

Рис. 3 Окно «Исправление кислотных ловушек»

Выберите слои, на которых следует осуществить поиск кислотных ловушек и нажмите «ОК», см. Рис. 4.

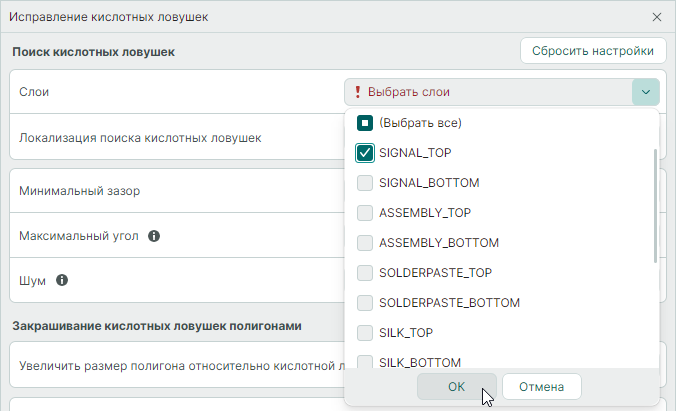

Рис. 4 Выбор слоев для поиска ловушек

Для уточнения объектов поиска кислотных ловушек используйте кнопку «Настроить», см. Рис. 5. Описание настроек локализации поиска кислотных ловушек представлено в разделе Локализация поиска кислотных ловушек.

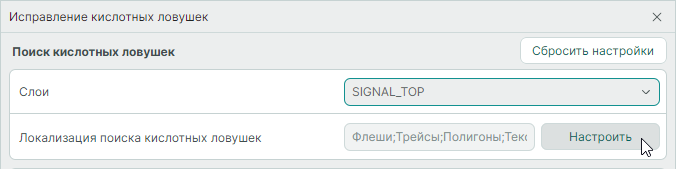

Рис. 5 Переход к настройкам локализации поиска

Задайте параметры поиска кислотных ловушек: «Минимальный зазор», «Максимальный угол» и «Шум», см. Рис. 6.

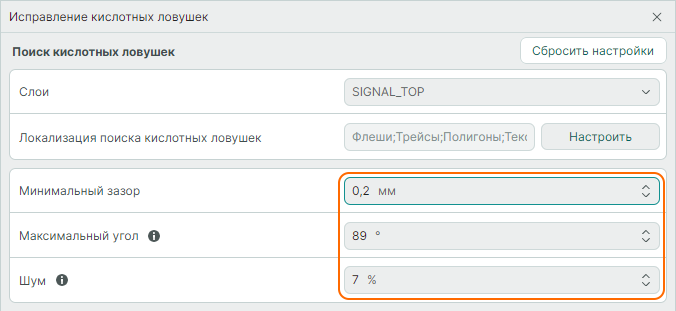

Рис. 6 Параметры поиска кислотных ловушек

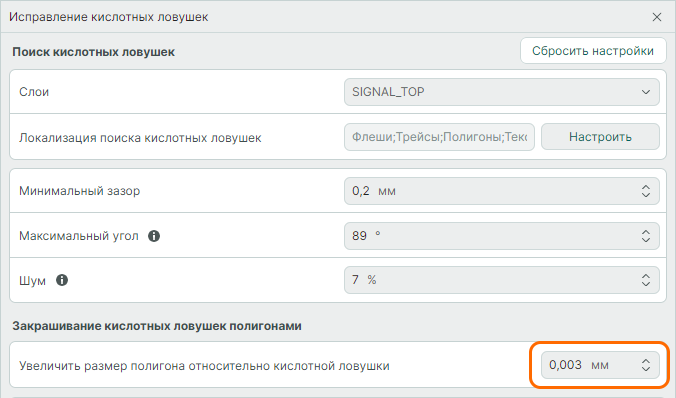

Введите значение, на которое будут увеличены создаваемые полигоны относительно найденных кислотных ловушек, см. Рис. 7.

Рис. 7 Размер увеличения полигонов

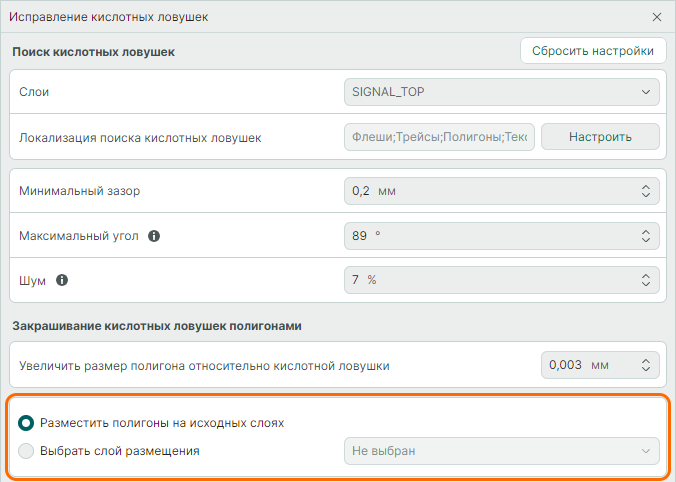

Выберите слои, на которых будут размещены полигоны, закрашивающие кислотные ловушки, см. Рис. 8, если для поиска ловушек выбрано больше одного слоя, то размещение доступно только на исходных слоях.

Рис. 8 Выбор слоев для размещения полигонов

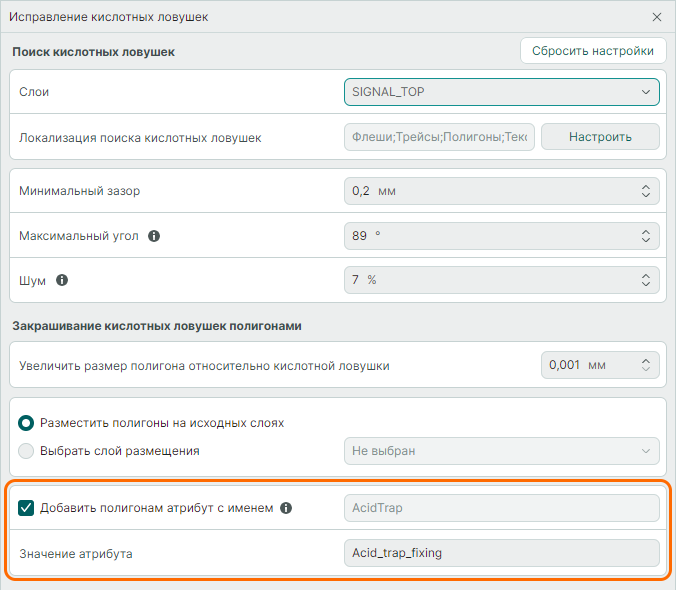

Включите настройку «Добавить полигонам атрибут с именем», поле «Значение атрибута» станет доступным для редактирования, см. Рис. 9. При использовании данной настройки созданным при исправлении кислотных ловушек полигонам будет присвоен дополнительный атрибут «AcidTrap» с указанным значением. Добавленные полигонам атрибуты будут отображаться в свойствах.

Рис. 9 Добавление атрибута и ввод значения

Нажмите кнопку «Найти» для запуска процедуры поиска кислотных ловушек на выбранных слоях проекта или кнопку «Найти в области» для выбора области поиска в графическом редакторе, см. Рис. 10.

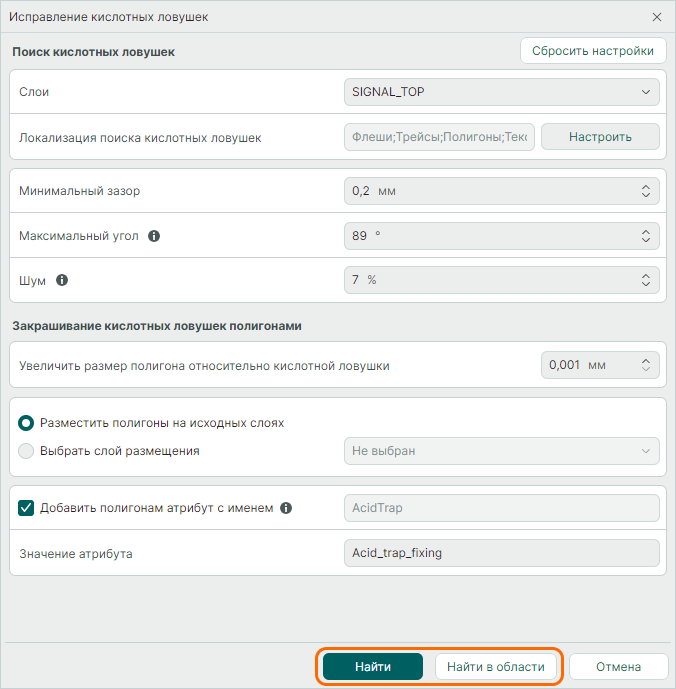

Рис. 10 Запуск процедуры поиска ловушек

Будет осуществлен запуск процедуры поиска кислотных ловушек. Результаты поиска отобразятся в панели «Список ошибок». Описание просмотра найденных ошибок и их исправление представлено в разделе Просмотр и исправление ловушек.
В случае если кислотные ловушки найдены не будут, на экране отобразится окно с уведомлением, см. Рис. 11.

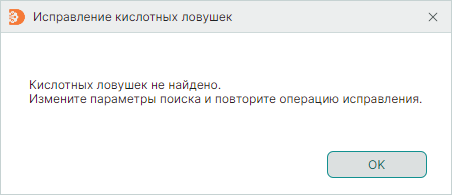

Рис. 11 Уведомление об отсутствии кислотных ловушек
