Задержка¶
Общая задержка всей дифференциальной пары представляет собой сумму задержек на всех сегментах диффпары: T(+)=T1(+)+T2(+)+...+TN(+) – для прямого проводника, T(-)=T1(-)+T2(-)+...+TN(-) – для инверсного проводника диффпары.
Задержка на «расстегнутых» участках рассчитывается как задержка одиночного трека, а именно, как произведение погонной задержки и длины треков: T1(+/-)=Tp(+/-)*Ltl(+/-), где:
- Tp(+/-) – значение погонной задержки с учетом ширины трека на «расстегнутом» участке, рассчитанное в калькуляторе импедансов для одиночной линии;
- Ltl(+/-) – фактическая длина трека на «расстегнутом» участке.
Задержка на «застегнутых» участках рассчитывается как произведение погонной задержки диффпары и длины треков: T2(+/-)=Tp(+/-)*Ltl(+/-), где:
- Tp(+/-) – значение погонной задержки с учетом ширины трека и зазора диффпары на «застегнутом» участке, рассчитанное в калькуляторе импедансов для дифференциальной пары;
- Ltl(+/-) – фактическая длина трека на «застегнутом» участке.

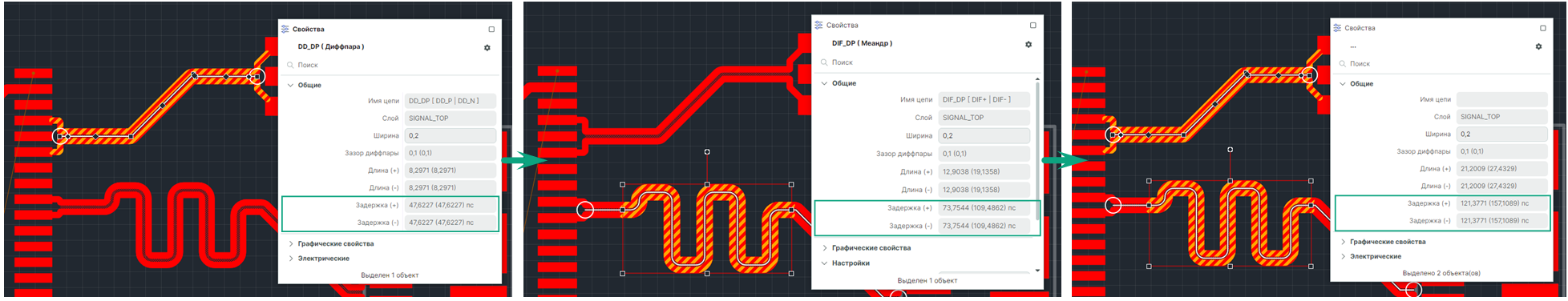

Значения задержки, отображаемые в панели «Свойства», представляют собой сумму задержек всех выбранных элементов: диффпар, сегментов и меандров диффпар одинаковой или разной ширины, принадлежащих одной или разным цепям, см. Рис. 1.
Суммарное значение задержки (значение в скобках) всей цепи также включает в себя задержку КП, если оно задано.
Значение задержки КП может быть определено:
- в редакторе компонента: вкладка «Контакты» → столбец «Задержка (нс)», подробнее см. Общие сведения о контактах;
- в редакторе схемы: панель «Свойства» для выбранного вывода → поле «Задержка (нс)», подробнее см. Свойства вывода;
- в редакторе платы: панель «Свойства» для выбранной КП → поле «Задержка (нс)».
