Особенности размещения радиодеталей на схеме

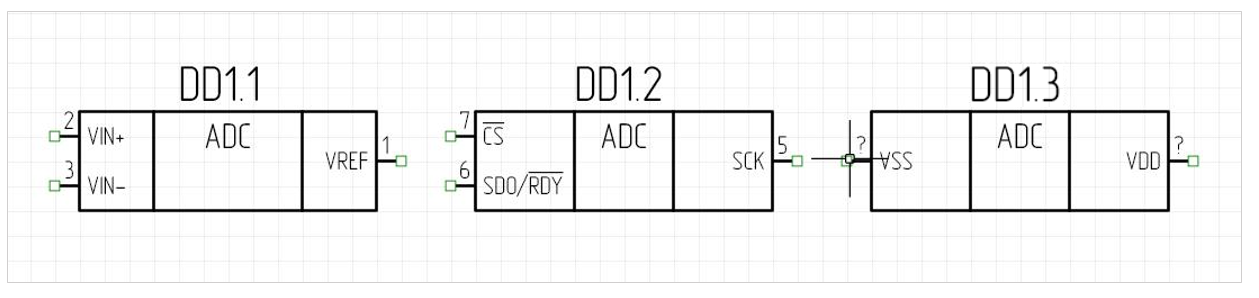

При использовании любого из способов размещения радиодеталей на схеме при попадании курсора на рабочее пространство схемы отображается предварительный вид УГО радиодетали, включая позиционное обозначение и атрибуты, см. Рис. 1. На рисунке секция DD1.3 радиодетали еще не размещена на схеме.

Рис. 1 Размещение нескольких секций радиодетали на схеме

Примечание! Выбор внешнего вида курсора и добавление к курсору направляющих линий производится в панели управления. Для настройки этих параметров перейдите из главного меню «Файл» → «Настройки» → «Панель управления» → «Редактор схемы» → вкладка «Курсоры».

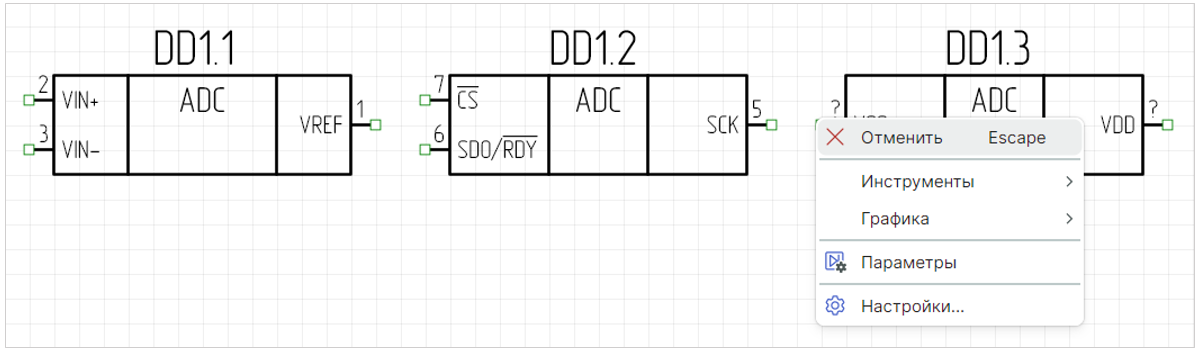

Для завершения работы по размещению экземпляров данной радиодетали нажмите кнопку «Отмена» («Escape») или выберите пункт «Отменить» в контекстном меню, см. Рис. 2. Из контекстного меню «Графика» также доступен вызов функций: поворот по/против часовой стрелки, отражение горизонтально/вертикально.

Рис. 2 Завершение размещения

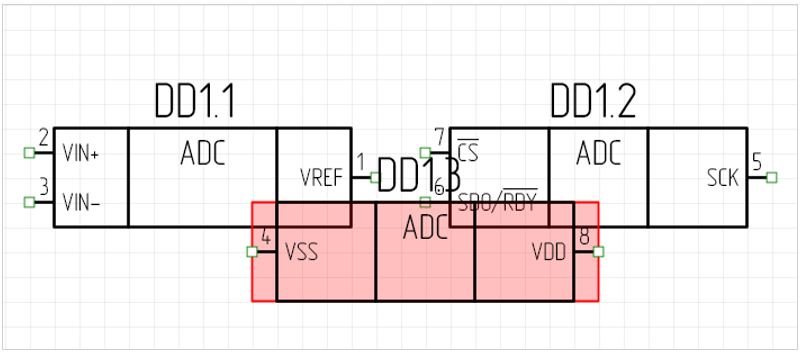

Если при размещении радиодетали на схеме ее УГО оказывается в области, недоступной для размещения, то предварительный вид УГО подсвечивается красным цветом, см. Рис. 3. УГО радиодеталей нельзя располагать вне границ рабочей области листа, в пределах границ других УГО, на существующих цепях и шинах. В некоторых случаях радиодетали могут размещаться на существующую цепь (в разрыв цепи). Этот механизм подробно описан в разделе Радиодетали и цепи.

Рис. 3 Радиодеталь в зоне, недоступной для размещения

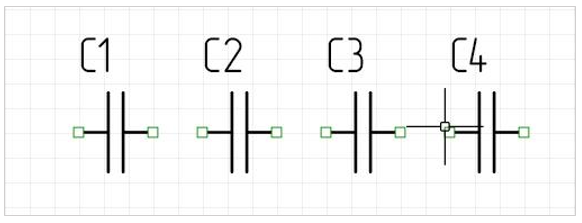

Если компонент состоит из одной секции, то при размещении на схеме номер позиционного обозначения выбранной радиодетали будет последовательно увеличиваться на единицу, например, C1, C2, C3 и т.д., см. Рис. 4.

Рис. 4 Размещение односекционного компонента

Изменение позиции

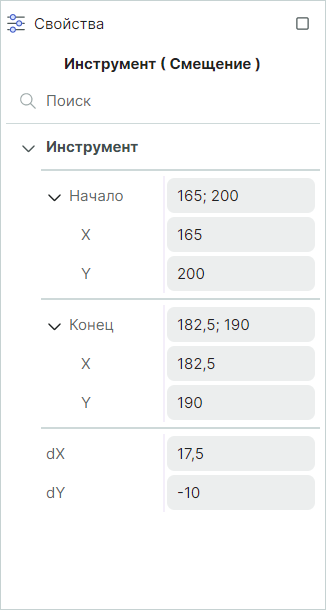

Для изменения позиции размещенного компонента выберите его и с зажатой кнопкой мыши переместите в требуемую позицию. Для более точного перемещения следует использовать инструмент «Перенести» из контекстного меню «Инструменты» или воспользоваться горячей клавишей «M». После вызова инструмента задайте координаты в окне «Свойства», см. Рис. 5.

Рис. 5 Ввод координат в панели «Свойства»

Изменение ориентации
При размещении на схему УГО радиодетали может быть повернуто. При этом будет использоваться УГО, которое задано в библиотеке для данного типа поворота.

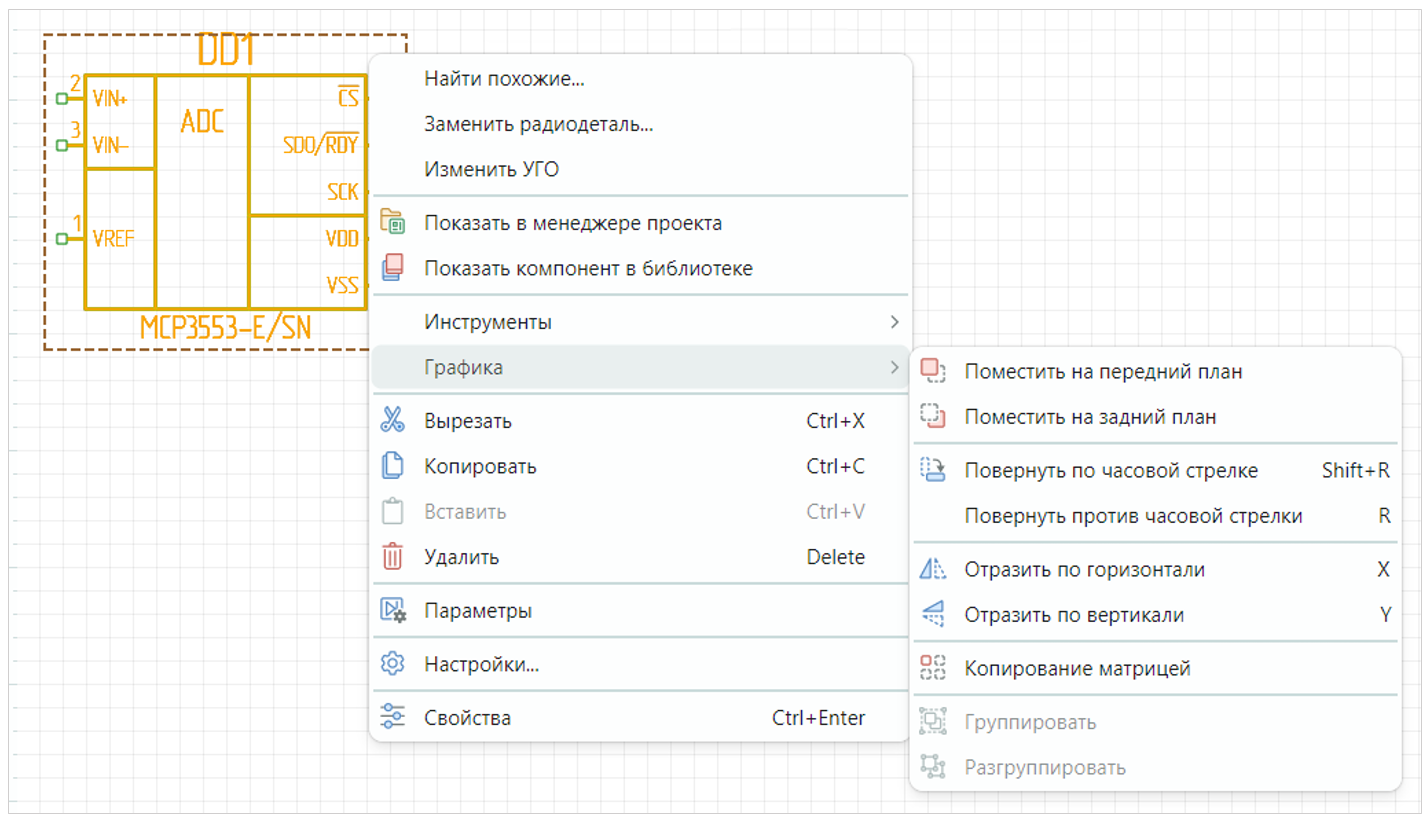

Механизм поворота работает при помощи горячих клавиш или по завершении размещения компонента через контекстное меню «Графика», см. Рис. 6.

Рис. 6 Изменение ориентации компонента

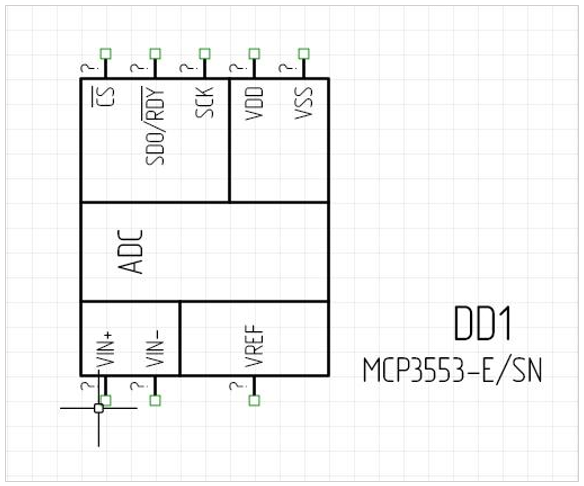

В момент размещения компонента на схеме отображается возможный вид УГО. Для поворота на угол, кратный 90 градусам, нажмите клавишу «R» соответствующее число раз, см. Рис. 7.

Рис. 7 Поворот УГО при размещении радиодетали на схеме

При размещении радиодетали на схеме можно настроить ее свойства:
1. Выберите различные УГО, которые заданы для радиодеталей данного компонента.
2. Выберите по параметрам необходимую радиодеталь (из перечня радиодеталей компонента).
Данные действия выполняются с помощью панели «Свойства» и подробно описаны в разделе Настройка свойств радиодетали при размещении на схеме.

Копирование

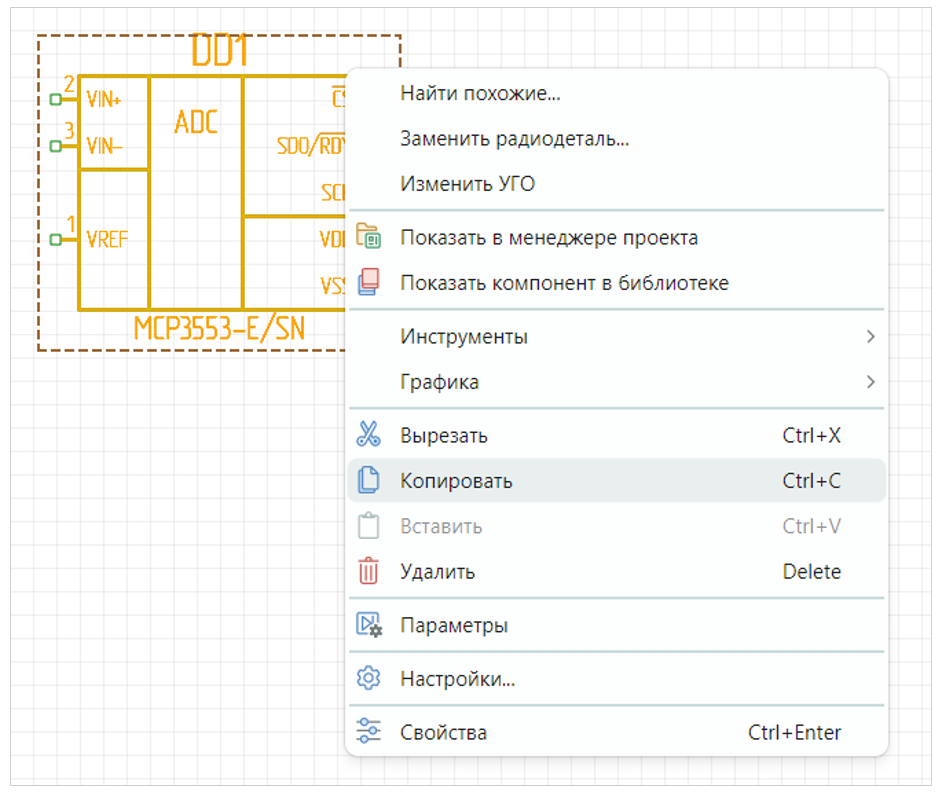

Для копирования компонента на Э3 выделите его в окне редактора. Затем откройте контекстное меню и выберите инструмент «Копировать» («Ctrl+C») (см. Рис. 8).
На свободном месте листа вновь откройте контекстное меню и выберите инструмент «Вставить» («Ctrl+V»). На рабочем поле Э3 появится копия УГО.
Далее можно переместить копию в требуемую позицию на электрической схеме.

Рис. 8 Копирование компонента

Копировать уже размещенное УГО также можно, выбрав УГО, и, удерживая левую кнопку мыши и зажатую клавишу «Ctrl», далее перетащите УГО в нужное место листа ЭЗ.
