Интерфейс анализа гармонического режима схемы¶

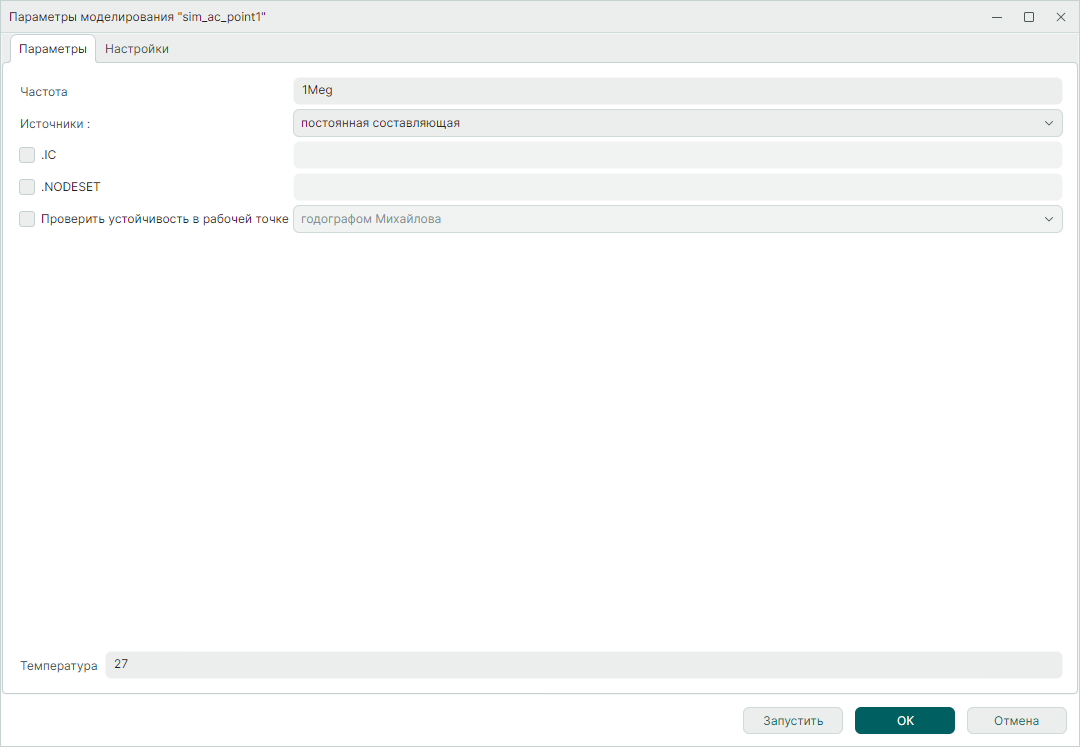

На Рис. 1 приведено окно формы задания параметров анализа гармонического режима схемы.
Подробнее описание параметров и инструментов приведено в Табл. 1.
Таблица 1 Описание параметров анализа гармонического режима схемы
| Наименование | Описание | Значение по умолчанию |
|---|---|---|
| Частота | Значение частоты, для которой рассчитываются параметры | 1МГц |
| Источники | Выбор значения параметра источника сигнала при расчете рабочей точки: - «постоянная составляющая» – для расчета берется значение SPICE-параметра VOLTAGE для источника напряжения или значение SPICE-параметра CURRENT для источника тока; - «сигнал» – для расчета берется значение SPICE-параметра SIGNAL. |
постоянная составляющая |
| Рабочая точка | ||
| .IC | Включает команду SPICE .IC и позволяет задавать необходимые начальные условия. Подробнее в разделе Задание начальных условий. | Выкл. |
| .NODESET | Включает команду SPICE .NODESET и позволяет задавать необходимые начальные приближения. Подробнее в разделе Задание начальных условий. | Выкл. |
| Проверить устойчивость в рабочей точке | Запускает расчёт устойчивости схемы в полученной рабочей точке | Выкл. |
| Температура | Значение температуры, при которой производится расчёт | 27 °С |
В качестве входных воздействий расчёта выступают те источники токов и напряжений схемы, для которых определены параметры ACmagnitude и ACphase.
При отображении результатов расчёта в окне с табличной формой при нажатии на иконку
(«Показать/скрыть данные») пользователь может выбрать варианты отображения результатов расчета:
- «Напряжения» – только внешнего напряжения, без раскрытия подсхем;
- «Токи» – только внешних токов, без раскрытия подсхем;
- «Внутренние напряжения» – напряжения в подсхемах (локальные узлы электрической цепи);
- «Внутренние токи» – токов в подсхемах (локальные узлы электрической цепи).
При отображении результатов расчёта в окне с табличной формой при нажатии на селектор раскрытия списка в правой верхней части пользователь может выбрать варианты формата вывода рассчитанных комплексных значений:
- «Комплексные числа» – представление напряжений и токов в форме комплексных чисел (Re+i*Im, где Re - действительная часть и Im - мнимая часть комплексного числа);
- «Магнитуда и фаза» – представление напряжений и токов в виде магнитуды (амплитуды) и фазы (M и Ph).
