Редактор печатных плат

Окно настроек редактора платы содержит вкладки: «Общие», «Графика», «Курсоры», «Трассировка», «Металлизация» и «Расширенные», см. Рис. 1.

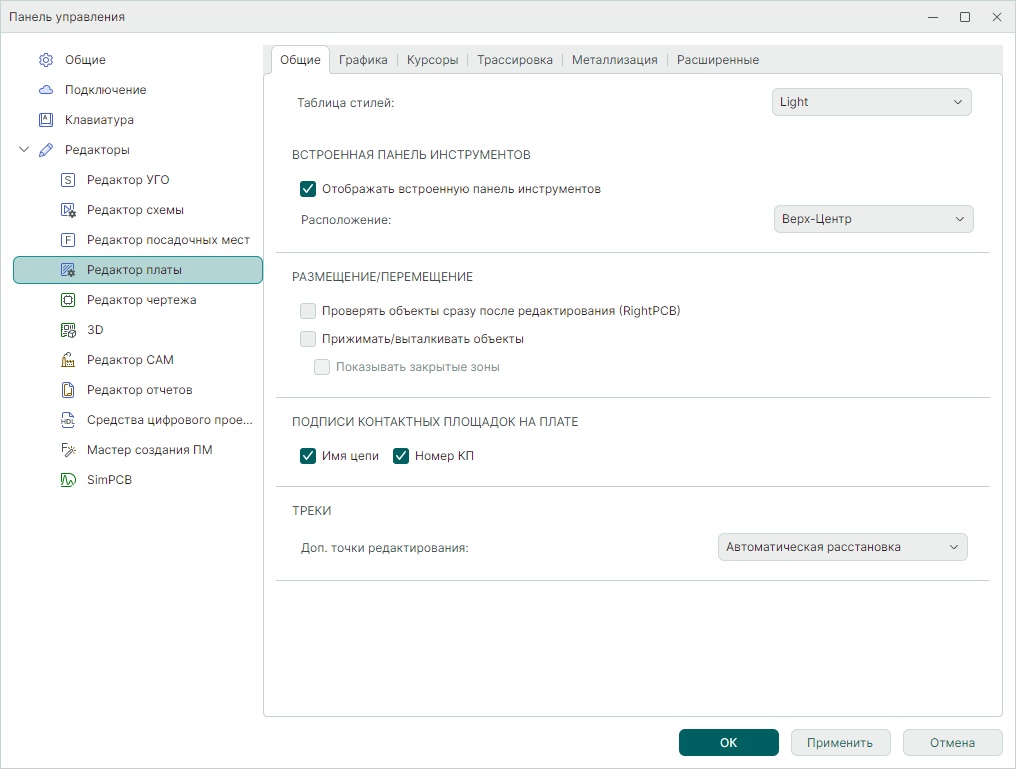

Рис. 1 Настройки редактора платы

Вкладка «Общие»
Доступные настройки на вкладке «Общие», см. Рис. 1:

• «Таблица стилей» – выбор таблицы стилей из списка доступных. Таблицы стилей можно настроить в панели «Стандарты».

• «Встроенная панель инструментов» – настройки включения/выключения отображения встроенной панели инструментов и выбор расположения данной панели в окне редактора. Внешний вид встроенной панели редактора платы представлен на Рис. 2.

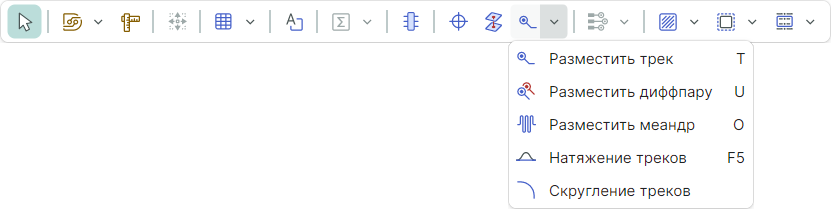

Рис. 2 Встроенная панель редактора платы

• «Проверять объекты сразу после редактирования (RightPCB)» – настройка активирует проверку правил проектирования, для которых выбран режим «Проверять при разводке» в панели «Правила».
• «Прижимать/выталкивать объекты» – настройка включает проверку заданных правил по зазорам для компонента. При перемещении объекта система прижимает его к другим объектам и задерживает на расстоянии, установленном в качестве зазора, при дальнейшем перемещении объект будет выталкиваться в разрешенную область.
• «Показывать закрытые зоны» – настройка включает визуальное отображение доступных и недоступных для размещения зон. Доступна при включении настройки «Прижимать/выталкивать объекты».
• «Имя цепи» – настройка включает отображение имен цепей на плате. Стиль данных меток можно настроить в Стандартах системы.
• «Номер КП» – настройка включает отображение номеров КП на плате. Стиль данных меток можно настроить в Стандартах системы.
• «Дополнительные точки редактирования» – настройка определяет количество дополнительных точек редактирования, выбор осуществляется в выпадающем меню, см. Рис. 3.

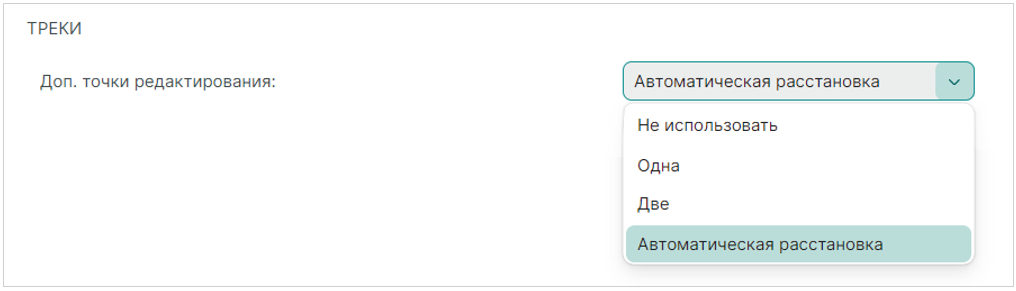

Рис. 3 Выбор дополнительных точек редактирования

Вкладка «Графика»
Вкладка «Графика» содержит графические настройки рабочей области редактора, а также настройки действий и выбора объектов. Подробное описание настроек представлено в разделах Редактор УГО и Редактор посадочных мест.
Вкладка «Курсоры»
Вкладка «Курсоры» содержит настройки отображения курсора и направляющих линий. Подробное описание настроек представлено в разделе Редактор УГО.
Вкладка «Трассировка»
Внешний вид вкладки «Трассировка» представлен на Рис. 4.

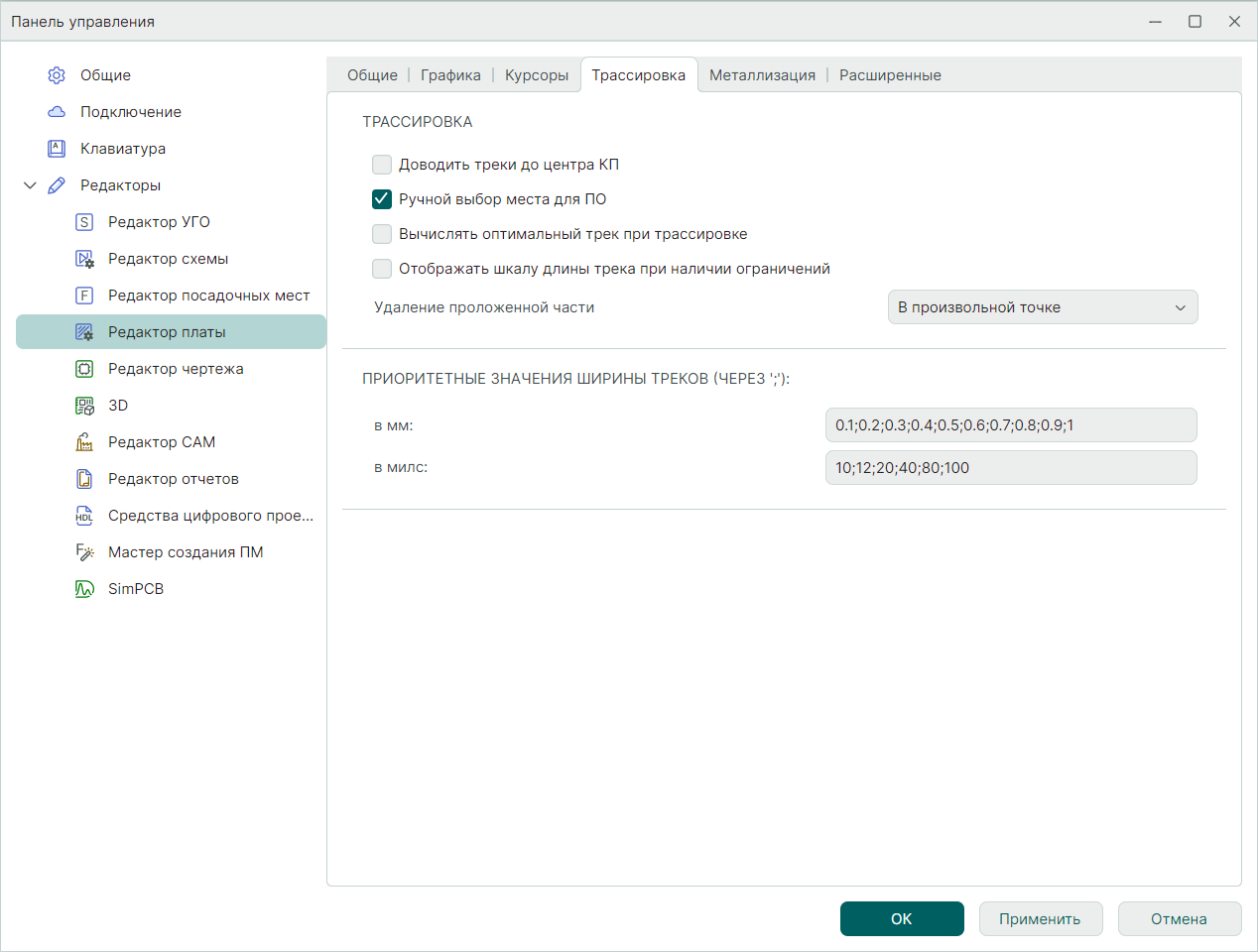

Рис. 4 Настройки редактора платы. Вкладка «Трассировка»

Доступные настройки на вкладке «Трассировка»:

• «Доводить треки до центра КП» – конец трека будет доводиться до точки привязки контактной площадки.
• «Ручной выбор места для ПО» – размещение переходного отверстия в процессе трассировки осуществляется пользователем в ручном режиме. Если флаг в чек-бокс не установлен, размещение ПО производится в текущие координаты положения курсора.
• «Вычислять оптимальный трек при трассировке» – отображение оптимального пути при размещении трека.
• «Отображать шкалу длины трека при наличии ограничений» – настройка включает отображение шкалы индикатора при изменении групп выравнивания.
• «Удаление проложенной части» – настройка используется инструментом размещения трека. При движении курсора мыши по зафиксированной части трека будет удаляться часть трека в соответствии с выбранным значением, см. Рис. 5.

Рис. 5 Удаление проложенной части

• «Приоритетные значения ширины треков (через ';')» – с помощью данной настройки задаются шаги ширины трека. Диапазон ширины трека для использования в редакторе платы зависит от минимального и номинального значений ширины, заданной в редакторе правил.

Значения задаются:
- «в мм» – миллиметрах;
- «в милс» – милах.
Вкладка «Металлизация»
Внешний вид вкладки «Металлизация» представлен на Рис. 6.

Рис. 6 Настройки редактора платы. Вкладка «Металлизация»

Доступные настройки на вкладке «Металлизация»:

• «Прозрачность полигонов металлизации» – выбор уровня прозрачности полигонов металлизации, где 0% – полная прозрачность, 100% – полная непрозрачность;
• «Подсвечивать островки металлизации при наведении курсора» – настройка активирует подсветку островка металлизации при наведении курсора.

Вкладка «Расширенные»
Внешний вид вкладки «Расширенные» представлен на Рис. 7.

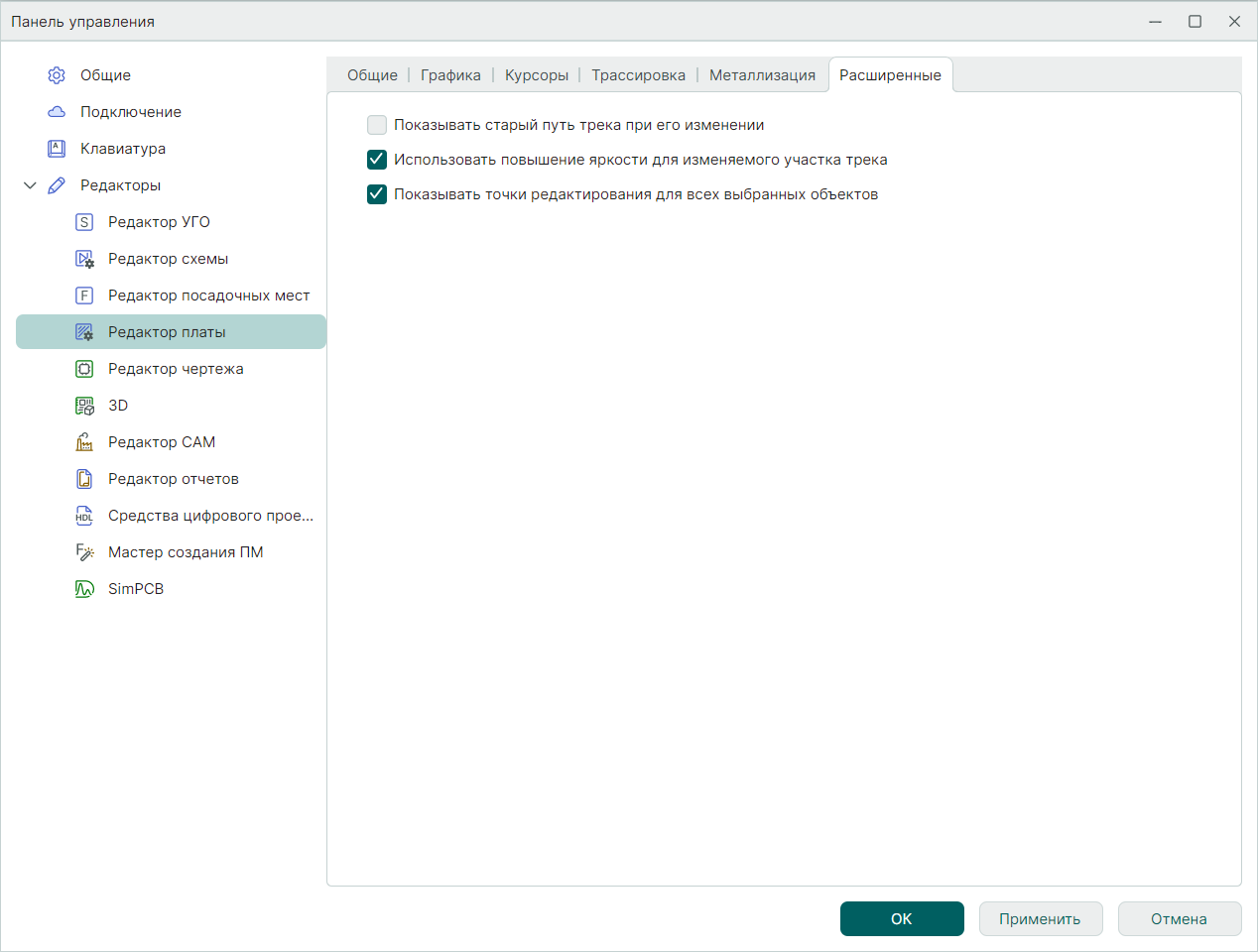

Рис. 7 Настройки редактора платы. Вкладка «Расширенные»

Доступные настройки на вкладке «Расширенные»:

• «Показывать старый путь трека при его изменении» – включает отображение исходного положения трека при его перемещении;
• «Использовать повышение яркости для изменяемого участка трека» – изменяемые участки трека отображаются более ярким цветом;
• «Показывать точки редактирования для всех выбранных объектов» – включает отображения точек редактирования для всех выбранных объектов (треков).
