Редактор блоков

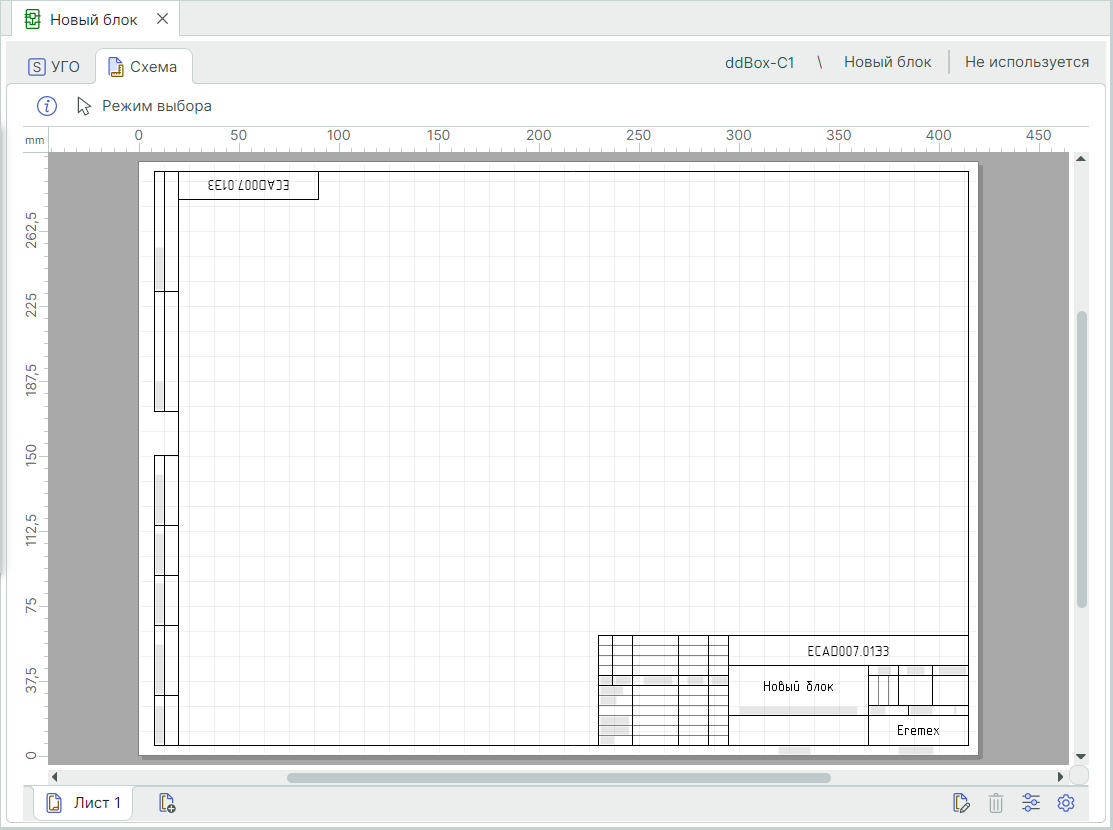

Общий вид редактора блока представлен на Рис. 1.

Рис. 1 Редактор блока

Работа с УГО и схемой блока в целом аналогична работе с УГО компонента и с электрической схемой проекта.
Блок совмещает в себе свойства как УГО, так и схемы, поэтому в редакторе блока совмещены функциональные возможности для работы с УГО и работы с электрической схемой. В левом верхнем углу редактора расположены вкладки для создания УГО и схемы блока. На вкладке «УГО» в нижней части окна расположены информационные панели «Свойства» и «Контакты».
Для использования в проекте блок должен содержать готовые схему и УГО. При этом схема и УГО блока должны быть сопоставлены между собой. При создании блока нет существенной разницы в том, что должно создаваться изначально, УГО или схема:

• Создание схемы блока;
• Создание УГО блока.

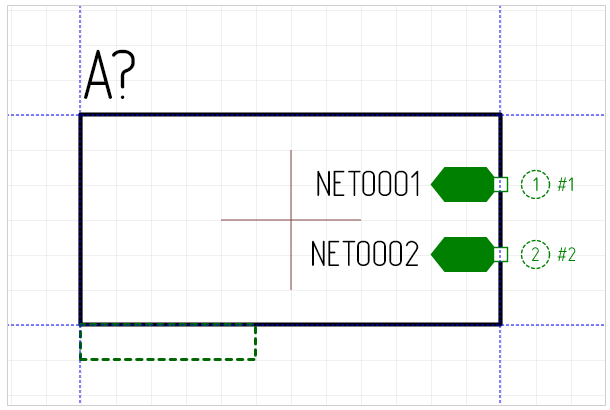

УГО блока может быть сгенерировано на основе схемы. УГО генерируется в виде прямоугольника, по сторонам которого расположены выводы блока, см. Рис. 2. Выводы такого УГО уже сопоставлены со схемой блока.

Рис. 2 Сгенерированное УГО блока

При работе с блоками рекомендуется использовать следующий алгоритм:
1. Создать схему блока.
2. Установить блочные порты.
3. Сгенерировать УГО блока с помощью инструмента автогенерации.
