Редактор схемы

Окно настроек редактора схемы содержит вкладки: «Общие», «Графика», «Курсоры», «Имена», «Группы цепей» и «Автопрокладка», см. Рис. 1.

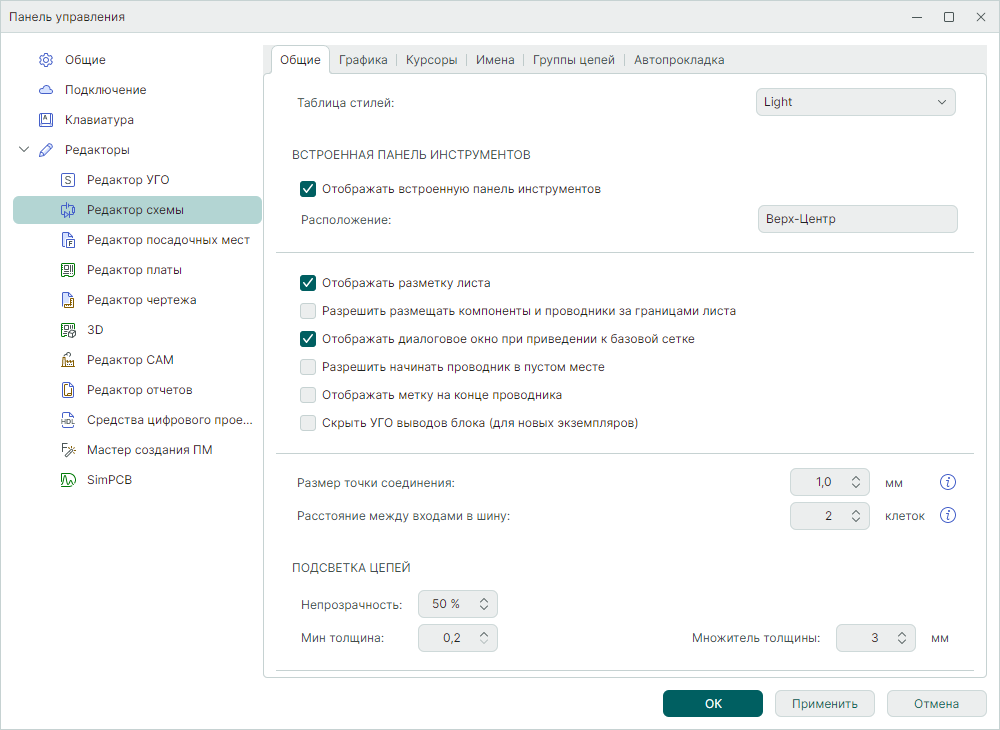

Рис. 1 Настройки редактора схемы

Вкладка «Общие»
Доступные настройки на вкладке «Общие», см. Рис. 1:

• «Таблица стилей» – выбор таблицы стилей из списка доступных. Таблицы стилей можно настроить в панели «Стандарты», см. Рис. 2;

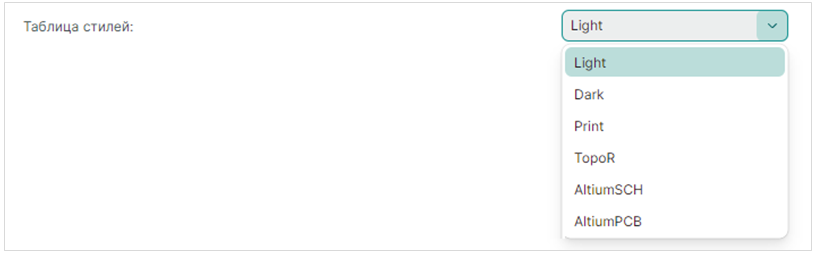

Рис. 2 Выбор таблицы стилей

• «Встроенная панель инструментов» – настройки включения/выключения отображения встроенной панели инструментов и выбор расположения данной панели в окне редактора. Внешний вид встроенной панели редактора схемы представлен на Рис. 3.

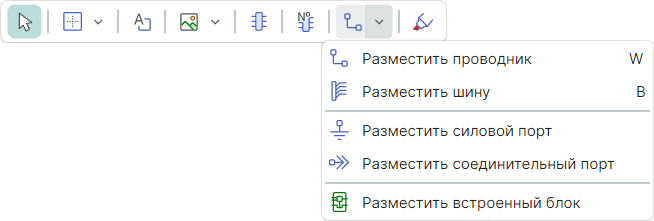

Рис. 3 Встроенная панель редактора схемы

• «Отображать разметку листа» – настройка включения/выключения разметки листа;
• «Разрешить размещать компоненты и проводники за границами листа» – настройка возможности размещения компонентов и проводников за границами листа;
• «Отображать диалоговое окно при приведении к базовой сетке» – включение отображения диалогового окна с запросом на приведение к базовой сетке. Данное диалоговое окно будет отображено, например, при размещении УГО компонента, базовая сетка которого не совпадает с базовой сеткой схемы.
• «Разрешить начинать проводник в пустом месте» – настройка возможности начинать проводник в пустом месте;
• «Отображать метку на конце проводника» – настройка отображения метки цепи на незавершенном конце проводника;
• «Скрыть УГО выводов блока (для новых экземпляров)» – настройка отображения УГО выводов блока для новых экземпляров;
• «Размер точки соединения» – ввод размера точки соединения (ветвления) проводников одной цепи;
• «Расстояние между входами в шину» – ввод значения коэффициента. Реальное расстояние между входами в шину вычисляется как произведение данного коэффициента на заданное расстояние между выводами (сетка выводов);
• «Подсветка цепей» – ввод значений непрозрачности, минимальной толщины и множителя толщины подсветки цепей.

Вкладка «Графика»
Вкладка «Графика» содержит графические настройки рабочей области редактора, а также настройки действий и выбора объектов. Подробное описание настроек представлено в разделе Редактор УГО.
Вкладка «Курсоры»
Вкладка «Курсоры» содержит настройки отображения курсора и направляющих линий. Подробное описание настроек представлено в разделе Редактор УГО.
Вкладка «Имена»
Внешний вид вкладки «Имена» представлен на Рис. 4.

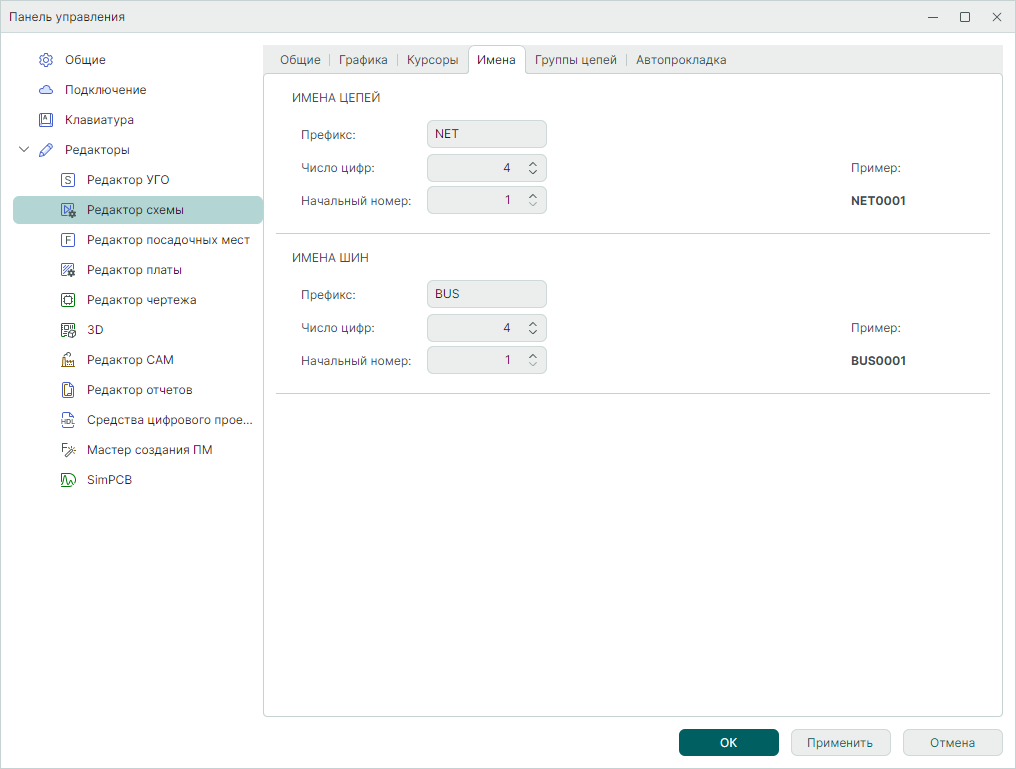

Рис. 4 Настройки редактора схемы. Вкладка «Имена»

Доступные настройки на вкладке «Имена»:

• «Имена цепей» – указание префикса, начального номера и допустимого количества цифр, используемых для формирования имени создаваемых цепей;
• «Имена шин» – указание префикса, начального номера и допустимого количества цифр, используемых для формирования имени создаваемых шин.

Вкладка «Группы цепей»
Внешний вид вкладки «Группы цепей» представлен на Рис. 5.

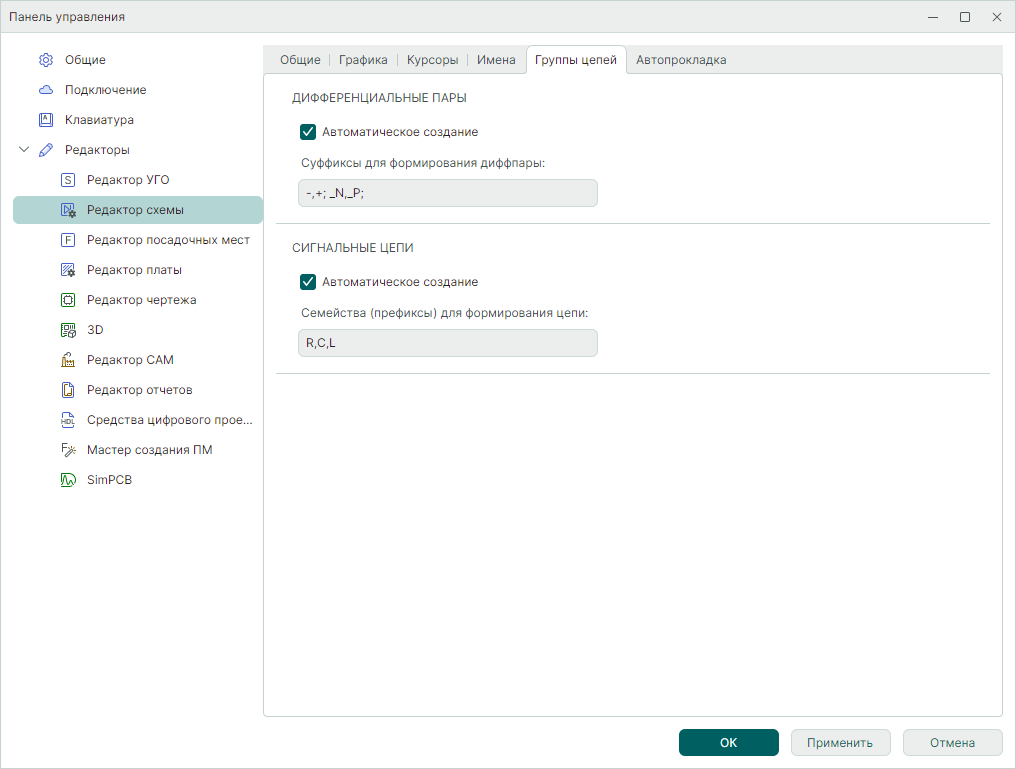

Рис. 5 Настройки редактора схемы. Вкладка «Группы цепей»

Доступные настройки на вкладке «Группы цепей»:

• «Дифференциальные пары» – активация автоматического создания дифференциальной пары при условии, что у цепей, относящихся к диффпаре, будет общая часть в названии и суффиксы, заданные в поле «Суффиксы для формирования диффпары»;
• «Сигнальные цепи» – активация автоматического создания сигнальной цепи при использовании префиксов, заданных в поле «Семейства (префиксы) для формирования цепи».

Вкладка «Автопрокладка»
Внешний вид вкладки «Автопрокладка» представлен на Рис. 6.

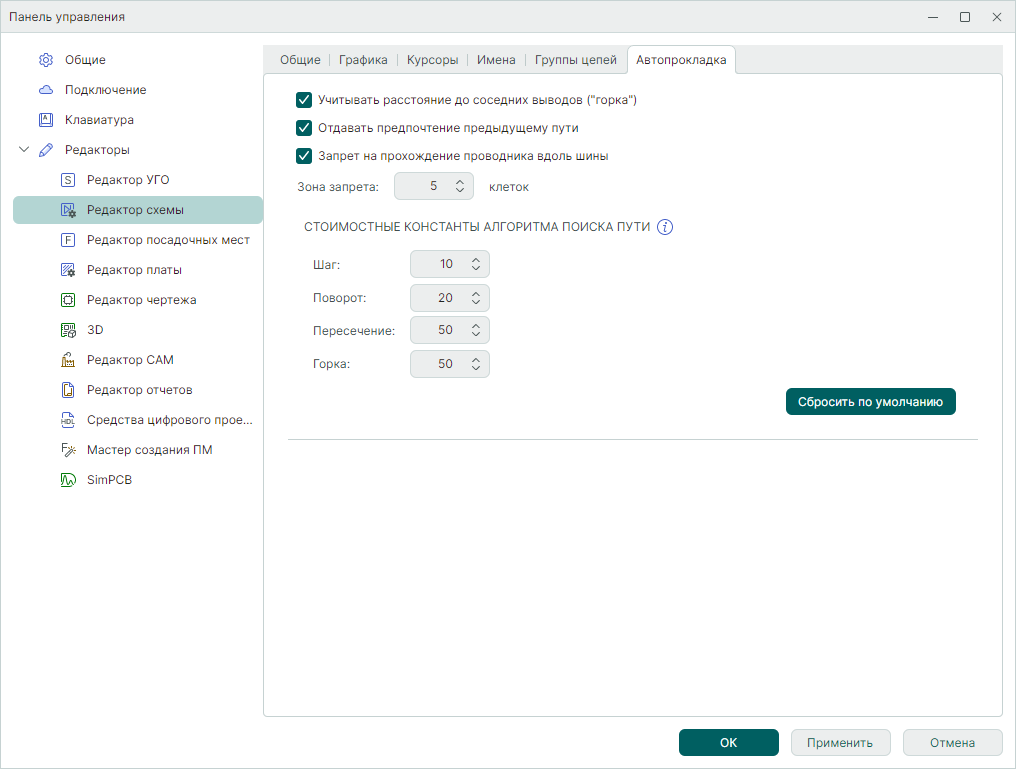

Рис. 6 Настройки редактора схемы. Вкладка «Автопрокладка»

Доступные настройки на вкладке «Автопрокладка»:

• «Учитывать расстояние до соседних выводов ("горка")» – данная настройка обеспечивает прокладку проводника, проходящего вдоль выводов компонента, с автоматическим отступом от выводов. Размер отступа пропорционален количеству выводов.
• «Отдавать предпочтение предыдущему пути» – настройка обеспечивает сохранение предыдущего расположения остальных проводников цепи при перестроении (например, при перемещении свободного окончания цепи или сегмента).
• «Запрет на прохождение проводника вдоль шины» – активация запрета на автопрокладку проводника вдоль шины.
• «Зона запрета» – ввод величины зоны запрета при автопрокладке проводника вдоль шины (клетки учитываются согласно заданному размеру шага в единицах измерения).
• «Стоимостные константы алгоритма поиска пути» –  константы, используемые при автоматическом расчете пути проводника на схеме.

Важно! Значения, заданные по умолчанию в разделе «Стоимостные константы алгоритма поиска пути», изменять не рекомендуется. Вернуть константы к исходным значениям можно с помощью кнопки «Сбросить по умолчанию».
