Работа с данными в осциллографе

Отображение данных в осциллографе осуществляется по мере выполнения процесса моделирования.
Во время моделирования доступен просмотр данных, однако, следует учитывать, что с течением времени количество данных возрастает.
После остановки или завершения моделирования, данные фиксируются и доступны для полноценного просмотра.
В осциллографе для работы с данными предусмотрены следующие возможности:

• Изменение масштаба, см. Рис. 1.

Рис. 1 Расположение кнопок для изменения маштаба

• Перемещение по оси времени, см. Рис. 2.

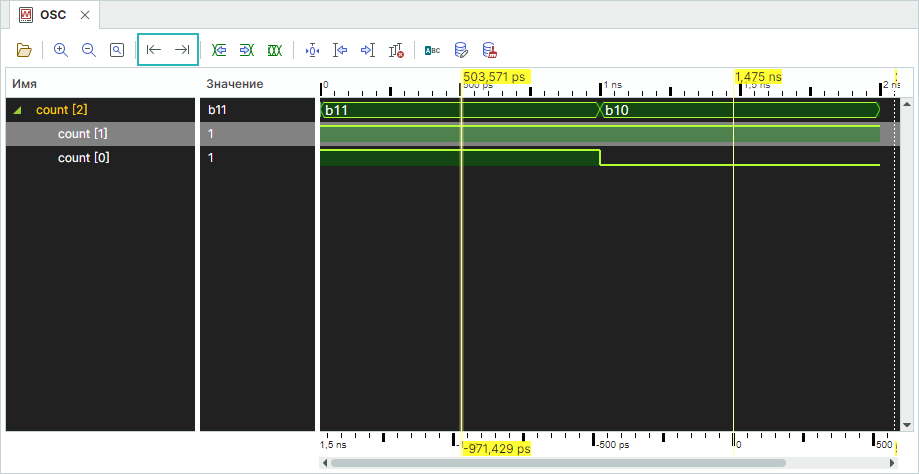

Рис. 2 Расположение кнопок перемещения по оси времени

• Перемещение курсора, см. Рис. 3.

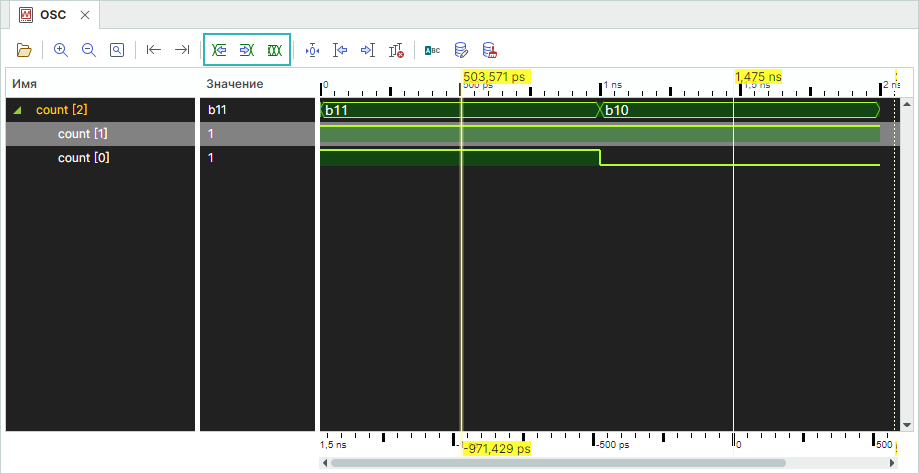

Рис. 3 Расположение кнопок для перемещения курсора

• Использование курсоров для анализа данных. Если установлен один курсор и более. Размещение курсора выполняется двойным кликом в области отображения данных, см. Рис. 4.

Рис. 4 Расположения кнопок для перемещения по курсорам

• Удаление курсоров осциллографа. Курсор удаляется двойным кликом по нему, либо при помощи специальной кнопки, расположенной на панели инструментов окна осциллографа см Рис. 5.

Рис. 5 Расположение кнопок для удаления курсоров

• Вычисление интервала времени между курсорами. При одновременном использовании в осциллографе нескольких курсоров автоматически вычисляется положение по оси времени для каждого курсора относительно первого – расположенного ближе всего к началу отсчета. На рисунке ниже показаны три курсора, в нижней оси времени (в нижней части окна осциллографа) отображается промежуток времени между первым курсором и каждым последующим, см. Рис. 6.

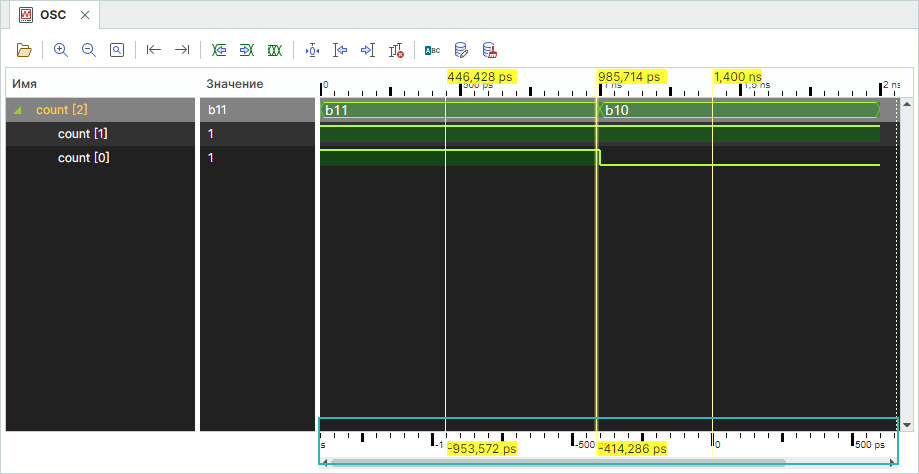

Рис. 6 Отображаемые временные интервалы

Для того чтобы назначить курсор в качестве относительной точки отсчета:
1. Перейдите в окно осциллографа и выберите тот курсор, который предполагается использовать в качестве относительной точки отсчета.
2. Нажмите кнопку , см. Рис. 7.

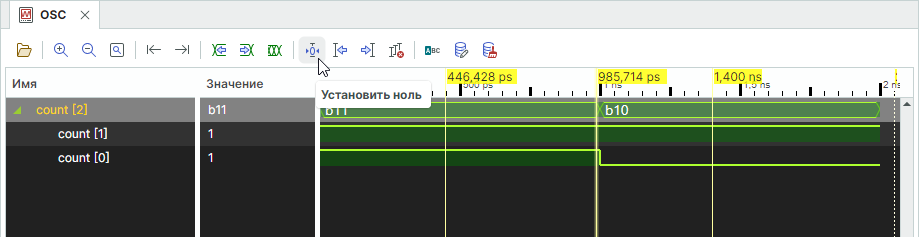

Рис. 7 Назначение курсора в качестве относительной точки отсчета
