Интерфейс расчета чувствительности схемы по постоянному току¶

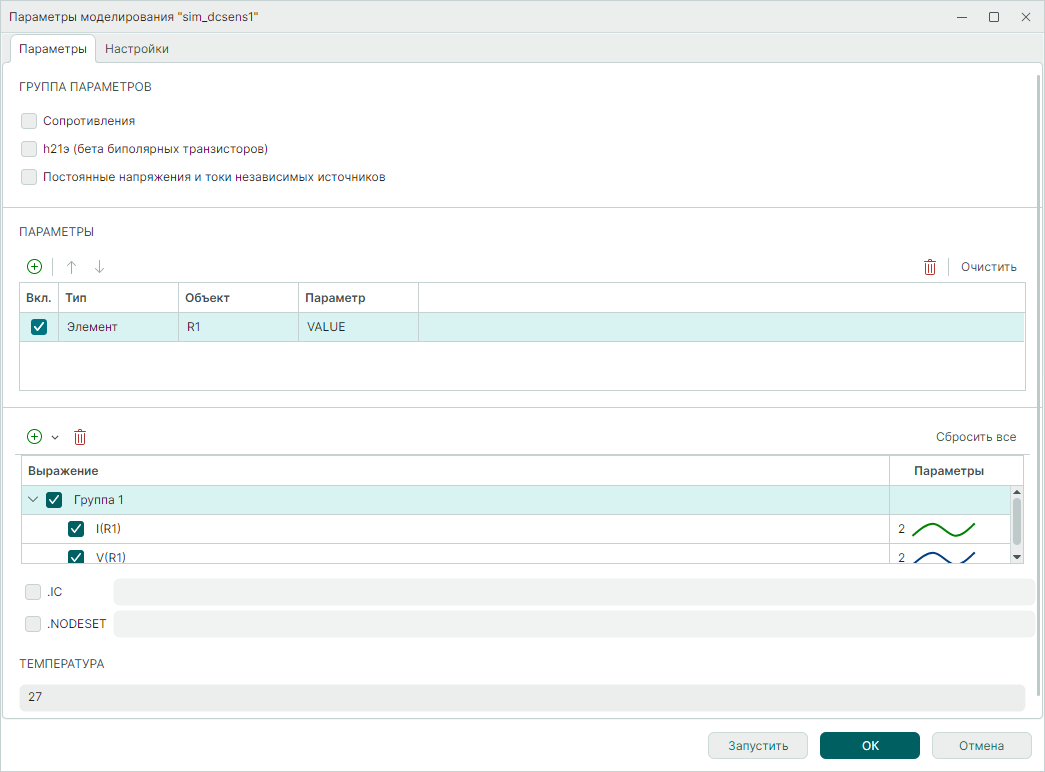

На Рис. 1 приведено окно формы задания параметров расчета чувствительности схемы по постоянному току.
Описание параметров и инструментов приведено в Табл. 1.
Таблица 1 Описание параметров расчета чувствительности схемы по постоянному току
| Наименование/Символ | Описание | Значение по умолчанию |
|---|---|---|
| Группа параметров | ||
| Группа параметров | Выбор группы параметров, по которым производится расчет: - Сопротивления. - h21э (бета биполярных транзисторов). - Постоянные напряжения и токи независимых источников. |
- |
| Параметры | ||
| Тип | Выбор типа параметра, по которому производится расчет: - Элемент. Одиночный элемент схемы. - Модель. Параметр варьируется для всех элементов схемы с указанной моделью. - Сигнал. Параметр варьируется для всех источников схемы с указанным сигналом. - Глобальный параметр. Параметр, определённый с помощью команды .PARAM, либо в окне задания глобальных параметров. |
Элемент |
| Объект | Имя элемента, модели сигнала, глобального параметра на схеме. | - |
| Параметр | Имя варьируемого входного параметра элемента, модели, сигнала. | - |
 |
Добавление нового параметра. | - |
 |
Перемещение по списку параметров. | - |
 |
Удаление выделенного параметра. | - |
 |
Удаление всех параметров. | - |
| Выражение | ||
| Выражение | Потенциалы узлов, падения напряжений, токи элементов и т.п., а также математические выражения от них. | - |
 |
Добавление группы или выражения. | - |
|
Удаление выделенного строки. | - |
 |
Удаление всех выражений. | - |
| Опции расчёта рабочей точки | ||
| .IC | Включает команду SPICE .IC и позволяет задавать необходимые начальные условия. Подробнее в разделе Задание начальных условий. | Выкл. |
| .NODESET | Включает команду SPICE .NODESET и позволяет задавать необходимые начальные приближения. Подробнее в разделе Задание начальных условий. | Выкл. |
| Температура | ||
| Температура | Значение температуры, при которой производится расчёт. | 27 °С |
Подробное описание вкладки с параметрами настройки приведено в разделе Настройки.
При нажатии в окне формы на кнопку «Запустить» стартует расчет чувствительности по постоянному току.
В результате расчета формируются таблицы с параметрами, указанными в разделе «Параметры» для каждого из выражений, указанных в разделе «Выражения».

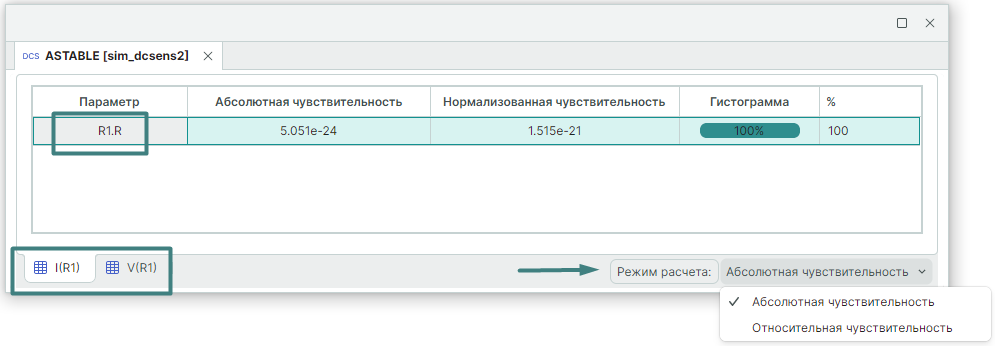

Пример расчета чувствительности по постоянному току для параметров, указанных в форме на Рис. 2, после окончания расчёта, см. Рис. 2.
В форме с результатами расчета есть возможность выбора отображения режима расчета. Режим расчета определяет способ построения шкалы:
- «Абсолютная чувствительность» – гистограмма строится по данным из столбца «Абсолютная чувствительность»;
- «Относительная чувствительность» – гистограмма строится по данным из столбца «Нормализованная чувствительность».
