Термины и определения¶
В настоящем документе используются термины и определения, представленные в Табл. 1.
Таблица 1 Термины и определения
| Термин | Определение |
|---|---|
| Excellon | Текстовый формат программы для сверлильных и фрезеровальных станков.Excellon имеет два основных варианта: Excellon 1 и Excellon 2. Различия между форматами заключаются только в кодах команд в файле Excellon. |
| Gerber | Текстовый формат программы для фотоплотера для изготовления печатных плат.Формат Gerber представляет собой двухмерный векторно-ориентированный формат описания изображений. Один Gerber файл содержит описание одного слоя печатной платы. |
| Файл электроконтроля (IPC-D-356) | Текстовый формат программы для станков электроконтроля. Позволяет проверить плату на наличие коротких замыканий и разрывов в цепях. |
| Тип слоя | Ключевое свойство слоя, характеризующее его назначение. |

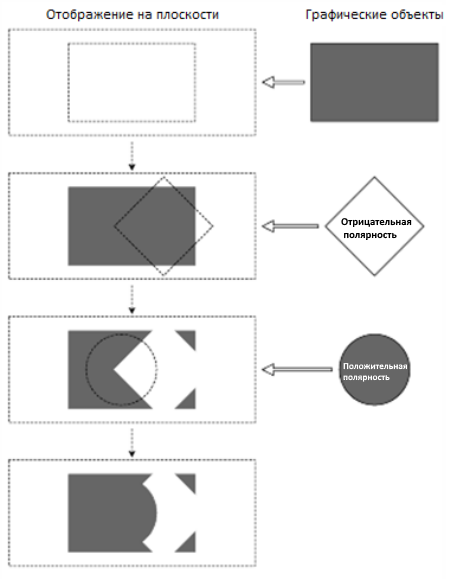

| Полярность | Свойство объекта на слое производства. Полярность может быть положительной и отрицательной. По умолчанию объекты слоя имеют положительную полярность и отображаются без изменений. Объекты с отрицательной полярностью вырезаются из объектов с положительной полярностью, расположенных под ними. Порядок расположения объектов зависит от их порядкового номера. |
| Режим объединения | В программе объекты положительной и отрицательной полярностей при редактировании отрисовываются цветом разной насыщенности. Для того чтобы увидеть, как объекты с отрицательной полярностью «вычитаются» из объектов с положительной полярностью, используется режим объединения. Изображение в этом режиме должно совпадать с итоговым изображением на слое платы. |
| Графический объект | Плоская фигура. Графический объект характеризует форма, размер, положение и полярность (отрицательная или положительная). Есть стандартные объекты, описанные в спецификации на Gerber формат (флеш, трейс, полигон). Кроме того, в программе используются специфические объекты (область металлизации, текст, окружность). Такие объекты при выгрузке в gerber преобразуются в стандартные объекты. |
| DRC проверка | Проверка по различным типам правил взаимного расположения объектов и их геометрии. |
| Область металлизации | Область, внутри которой формируется заливка по определенному шаблону. |
| Проект | Единица хранения всех данных о конкретном изделии. |
| Панелизация | Способ размещения нескольких плат одного или разных проектов на заготовке. |
| Заготовка | Проект подготовки производства с определенными технологическими данными для конкретного производственного оборудования. |
| Инстанс | Визуальная копия проекта, размещенная на заготовке. |
| Апертура | Основной инструмент формирования топологического рисунка, она представляет собой двухмерную плоскую фигуру. Апертуры делятся на два типа - стандартные и макроапертуры. Для всех апертур в рамках одного проекта есть уникальный номер – D-код. |
| Блочная апертура | Апертура, состоящая из набора трейсов, флешей, полигонов и их комбинаций. Созданная блочная апертура отображается в общем списке апертур проекта. |
| Шаблон макроапертуры | Параметризованная фигура, созданная при помощи базовых фигур (прямоугольник, окружность и многоугольник). Созданный шаблон макроапертуры доступен для выбора в общем списке типов в редакторе апертур. |
| Макроапертура | Апертура, использующая тип из шаблона макроапертуры с определёнными параметрами. |
| Флеш | Базовый объект редактора, который формируется операцией однократного отображения предварительно выбранной апертурой на слой. |
| Контактная площадка | Флеш, размещенный на проводящих слоях печатной платы. |
| Трейс | Линия, проведённая апертурой (круглой или прямоугольный формы), состоящая из сегментов. Для круглой апертуры доступны дуги и прямые сегменты, для прямоугольной доступны только прямые сегменты. |
| Трек | Трейс, размещенный на проводящих слоях печатной платы. |
| Путь фрезы | Комплексный объект, который включает в себя: траекторию движения фрезы, точки захода и выхода фрезы, направление движения фрезы. |
| Перемычка | Комплексный объект, который указывает места разрыва в пути фрезы и указывает места перфорации. |
| Позиционирование | Перемещение шпинделя станка в заданную точку рабочего пространства по одной или нескольким координатам на максимальной скорости подачи. Позиционирование применяется при выполнении холостых ходов, когда нужно выйти в заданную точку за минимальное время, а траектория не имеет значения. |
| Полигон | Элемент проводящего рисунка на печатной плате со сплошной заливкой. |
| Слот сверлением | Инструмент, предназначенный для формирования линейных пазов как под металлизацию так и без. Представляет собой группу сильно перекрывающихся отверстий. |
| Таблица инструментов | Набор шаблонов инструментов механической обработки, которые определяют стратегию и параметры обработки. |
| Таблица слоев | Инструмент для создания, удаления и изменения свойств слоёв (название и тип слоя, цветовое отображение и т.д.). |
| Стили разрывов пути фрезы | Набор шаблонов перемычек в пути фрезы. |
| Атрибут | Метка, предоставляющая дополнительную информацию о файле, отверстии, объекте. |
| Кислотная ловушка | Место топологии, из которого будет трудно удалить травящий раствор. |
В настоящем документе используется перечень сокращений, представленный в таблице, см. Табл. 2.
Таблица 2 Перечень сокращений
| Сокращение | Значение |
| DRC | Design rules checking (проверка правил проектирования) |
| КП | Контактная площадка |
| ПП | Печатная плата |
| РЭА | Радиоэлектронная аппаратура |
| САПР | Система автоматизированного проектирования |
| ЧПУ | Числовое программное управление |
