Создание линии

Линии разных типов создаются с помощью инструмента «Разместить полилинию», который обозначен символом на панели инструментов «Рисование».
Линии состоят из отдельных участков — сегментов.
Отдельные сегменты, входящие в состав линии, могут иметь разную форму: прямой линии, дуги окружности или кривой Безье.
Линия может состоять как из одного, так и из нескольких сегментов.

Важно! Важным преимуществом в программе Delta Design при работе с графическими интерфейсами является то, что, вызвав любой инструмент и установив настройки по умолчанию, данный инструмент будет повторять одни и те же действия до отмены работы с ним в контекстном меню.

Для размещения линии необходимо выполнить следующие действия:
1. Вызовите инструмент «Разместить полилинию», нажав кнопку , которая доступна на панели инструментов «Рисование» или в контекстном меню.

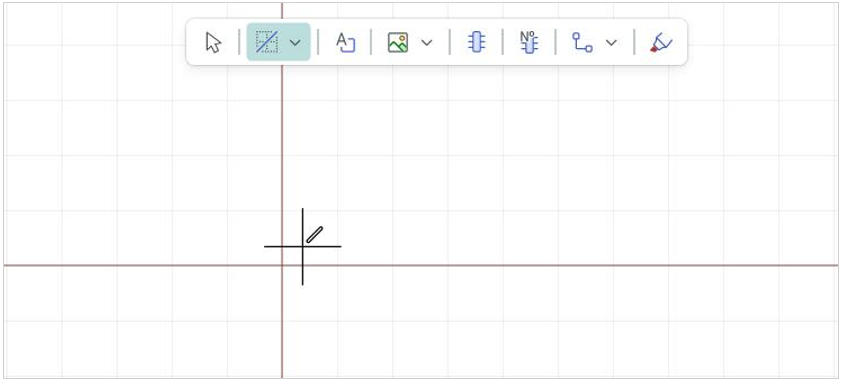

На Рис. 1 показан вид курсора при работе с инструментом «Разместить полилинию».

Рис. 1 Вид курсора при использовании инструмента «Разместить полилинию»

2. Зафиксируйте точку начала сегмента линии нажатием левой кнопки мыши.

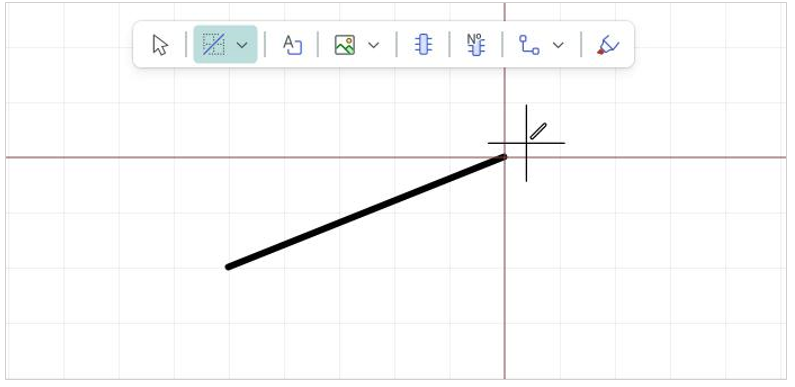

   После того как начальная точка задана, при перемещении курсора графический редактор отображает предполагаемый вид сегмента линии, см. Рис. 2.


Рис. 2 Размещение сегмента линии

3. Зафиксируйте точку конца сегмента левой кнопкой мыши.
   При необходимости построения линии из нескольких сегментов повторите действия, указанные в п. 2 и п. 3.

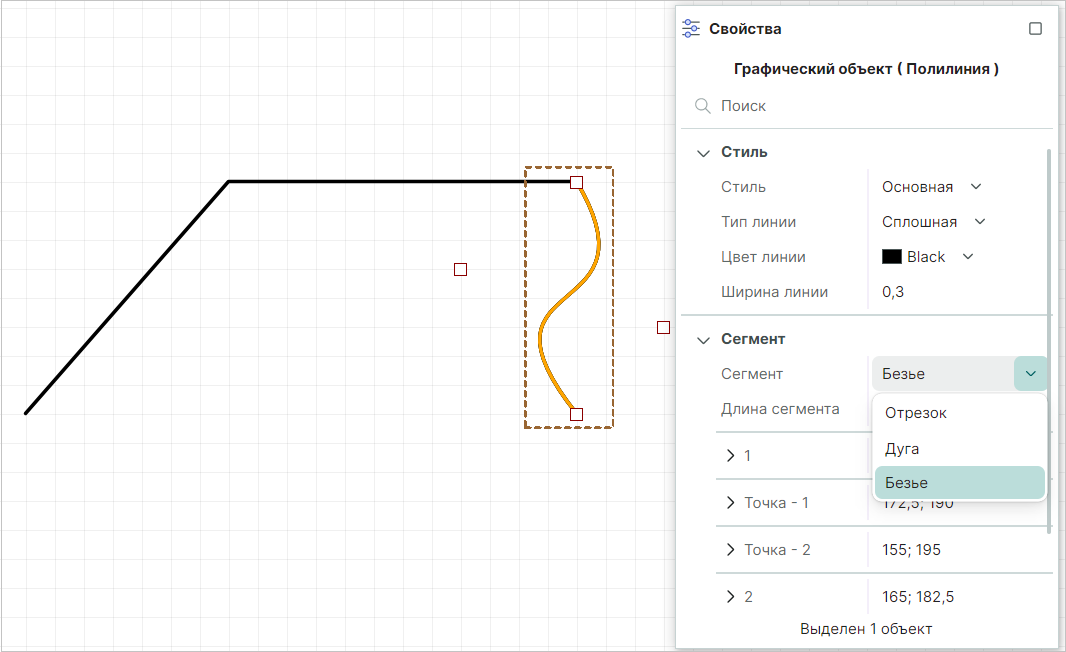

   При размещении сегмента линии можно изменять тип линии с помощью панели «Свойства», см. Рис. 3.


Рис. 3 Выбор типа сегмента

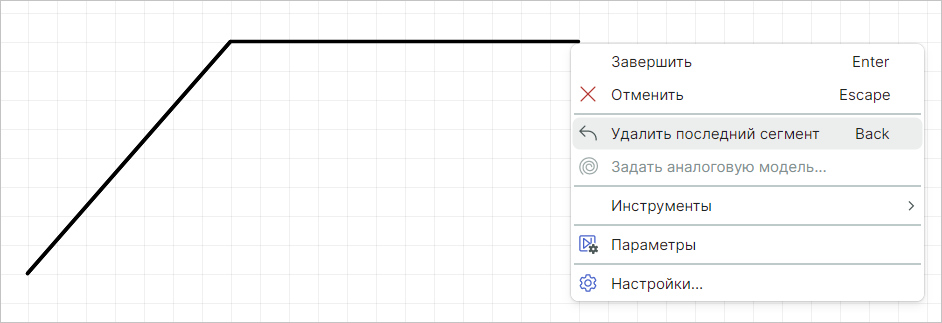

4. Для отмены размещения последнего зафиксированного сегмента линии необходимо, не завершая работу с инструментом, нажать клавишу «Backspace» или «Удалить последний сегмент» в контекстном меню, см. Рис. 4.


Рис. 4 Удаление последнего сегмента

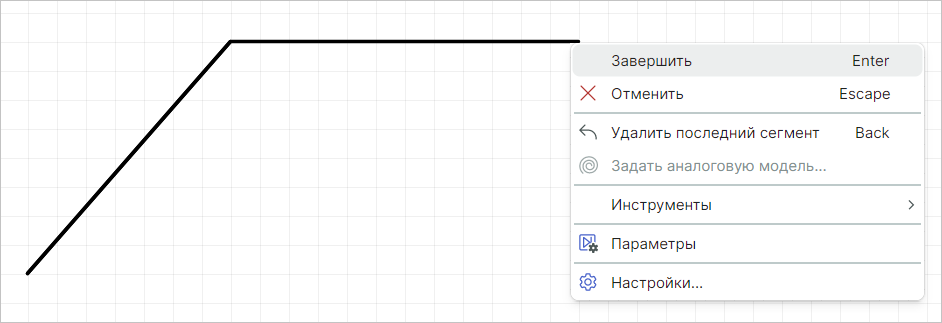

5. Для завершения построения линии нажмите клавишу «Enter» или «Завершить» в контекстном меню, см. Рис. 5.


Рис. 5 Завершение построения линии

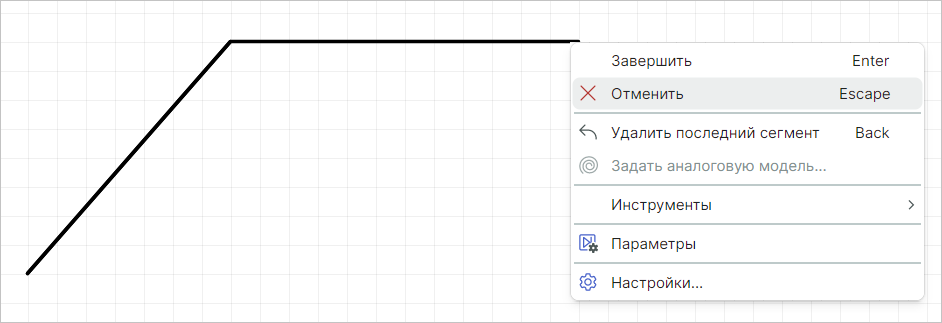

6. Для полной отмены размещения линии нажмите клавишу «Escape» или «Отменить» в контекстном меню, см. Рис. 6.


Рис. 6 Отмена построения линии

После размещения сегмента линии инструмент остается активным.
