Общие параметры многополюсников¶

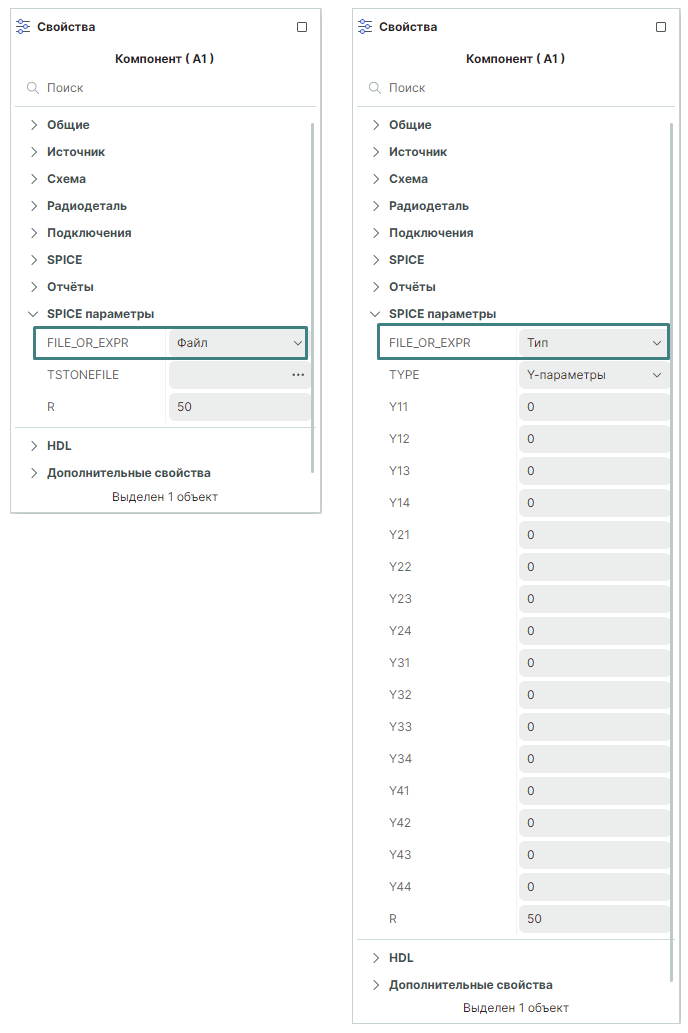

У многополюсников есть общие входные SPICE-параметры, доступные для редактирования, см. Рис. 1.
Параметр FILE_OR_EXPR – выбор способа указания параметров многополюсника.
Выбор варианта «Файл» предполагает определение текстового файла с расширением *.sNp, где N - количество портов многополюсника/2, содержащего описание модели компонента в Touchstone-формате c помощью S, Y, Z-параметров в поле TSTONEFILE.
Выбор варианта «Тип» предполагает ручной ввод параметров многополюсника после выбора типа параметров.
Возможны следующие типы:
• S-параметры,
• Z-параметры,
• Y-параметры.
Параметр R - эталонное сопротивление. Значение сопротивления, при котором измеряются S-параметры (по умолчанию = 50 Ом).
