Редактирование зазоров между секциями меандра¶

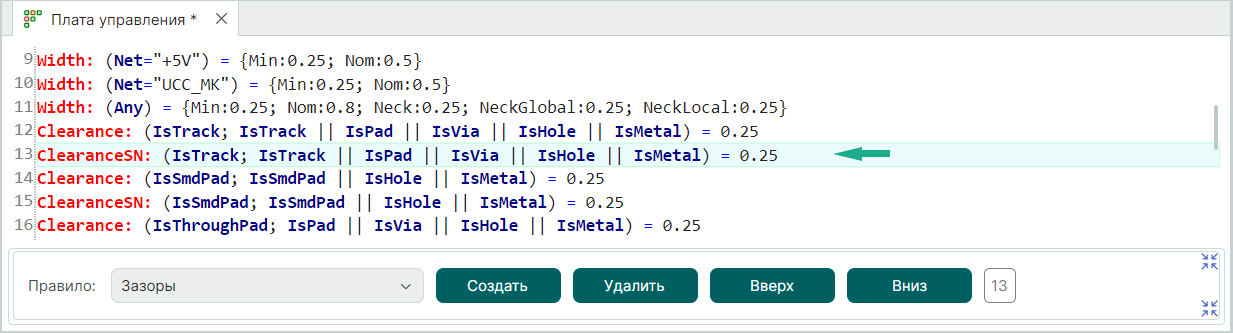

Минимальное значение зазора между параллельными секциями меандра определяется в "Редакторе правил" с помощью форматов описания зазоров между объектами одной цепи, см. Рис. 1.
Важно! При первом размещении меандра значение зазора рассчитывается по формуле: Зазор меандра = (Зазор между треками одной цепи) x 2 + ширина трека.
Для быстрого уменьшения или увеличения зазора меандра рекомендуется назначить горячие клавиши для данной операции. Для этого перейдите «Файл» → «Настройки...» → «Панель управления» → «Клавиатура».
Двойным нажатием левой кнопки мыши по строке операции активируется окно «Выбрать быструю клавишу».

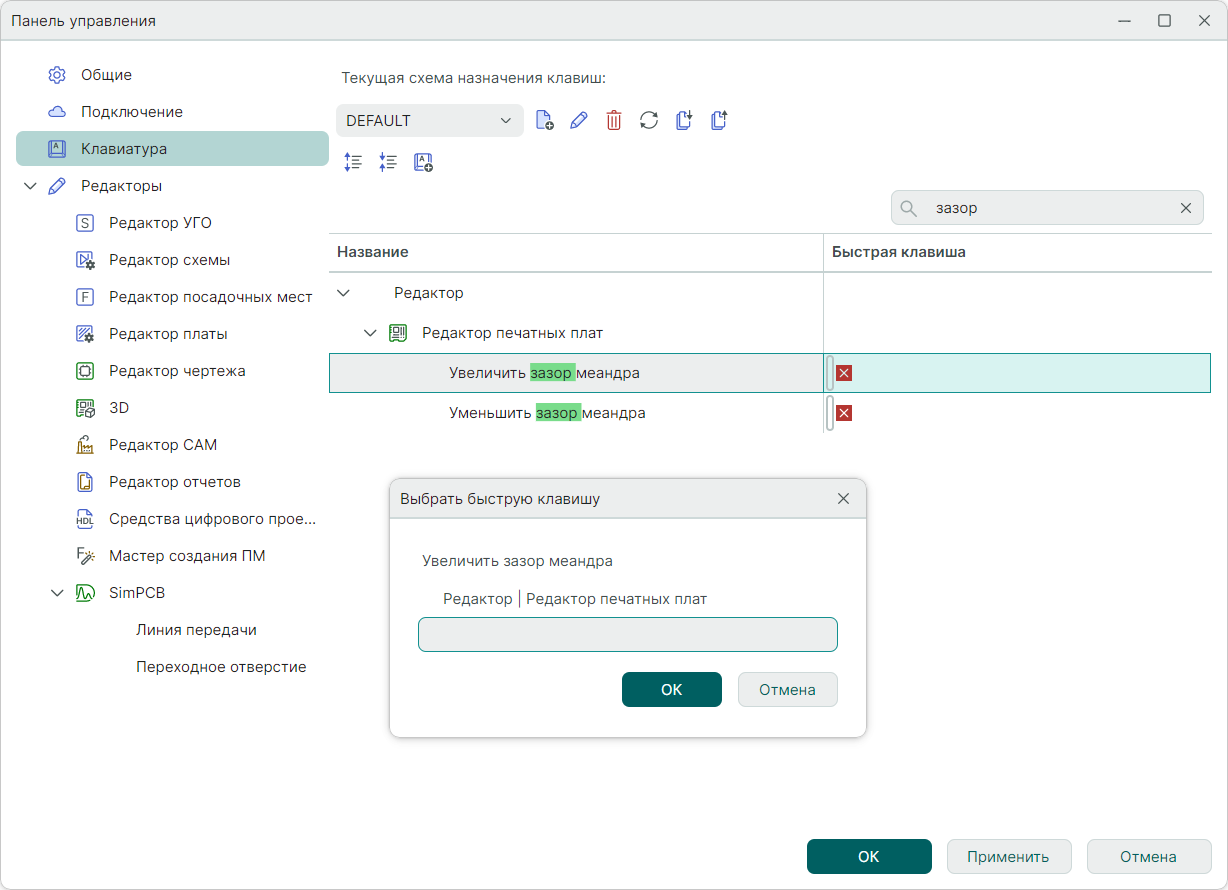

В окне «Выбрать быструю клавишу» установите курсор в поле ввода и нажмите на клавиатуре клавишу (комбинацию клавиш), которая будет определена как горячая клавиша для выбранной операции, см. Рис. 2.
