Создание комплекта конструкторской документации

Модуль ЕСКД САПР позволяет сформировать комплект документации с помощью мастера создания конструкторской документации.
В комплект формируемой документации печатной платы входят:

• Спецификация;
• Схема электрическая принципиальная Э3;
• Сборочный чертеж;
• Чертеж печатной платы;
• Перечень элементов;
• Ведомость покупных изделий.

Комплект документации многослойной печатной платы включает:

• Спецификация;
• Спецификация печатной платы;
• Схема электрическая принципиальная Э3;
• Сборочный чертеж;
• Сборочный чертеж печатной платы;
• Перечень элементов;
• Ведомость покупных изделий.

Состав необходимой конструкторской документации определяется автоматически, в зависимости от созданного стека печатной платы в «Конфигураторе набора слоев и переходных отверстий», и может быть изменен в мастере создания конструкторской документации.

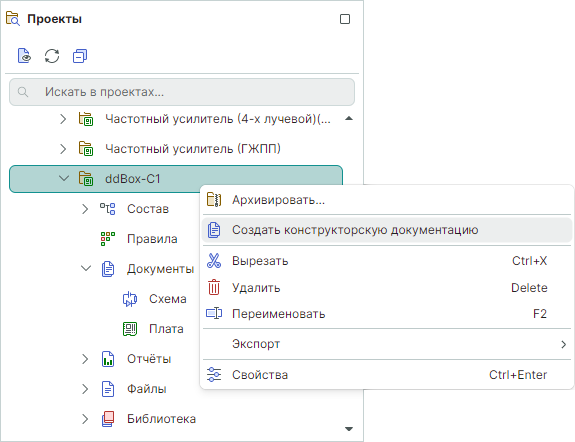

Вызов мастера создания конструкторской документации осуществляется из контекстного меню проекта с помощью команды «Создать конструкторскую документацию», см. Рис. 1.

Рис. 1 Вызов мастера создания конструкторской документации

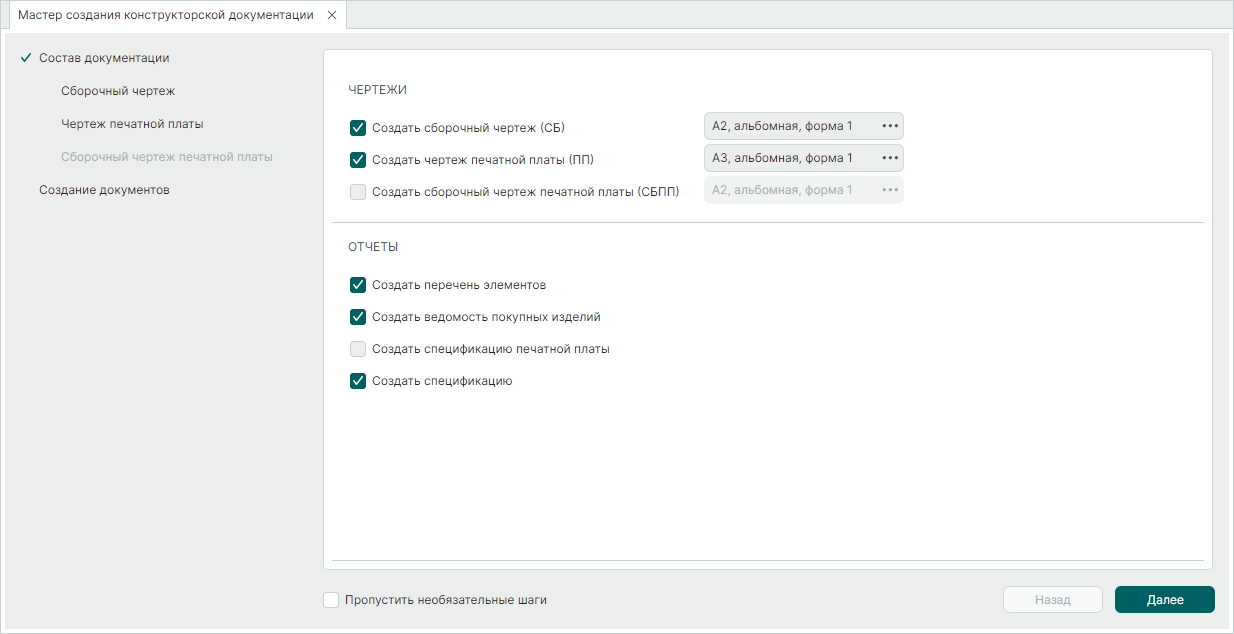

В стартовом окне мастера определяется состав документации, который будет выпущен. Список чертежей и отчетов, выбранных по умолчанию, соответствует стеку печатной платы проекта, при необходимости он может быть изменен. Для этого снимите/установите флаги напротив необходимого чертежа или отчета. Дальнейшие шаги мастера будут соответствовать выбранным для создания чертежам, см. Рис. 2.

Рис. 2 Определение состава КД

Для изменения формата чертежей используйте кнопку в поле с установленным форматом по умолчанию. В открывшемся окне «Формат и штамп» из общего списка стандартных форматов и штампов выберите подходящий. В центральной части окна доступен предварительный просмотр, см. Рис. 3.

Рис. 3 Выбор формата и штампа

Далее для выбранных чертежей должны быть определены параметры и атрибуты чертежа для заполнения основной надписи и настройки размещения объектов.
Сборочный чертеж

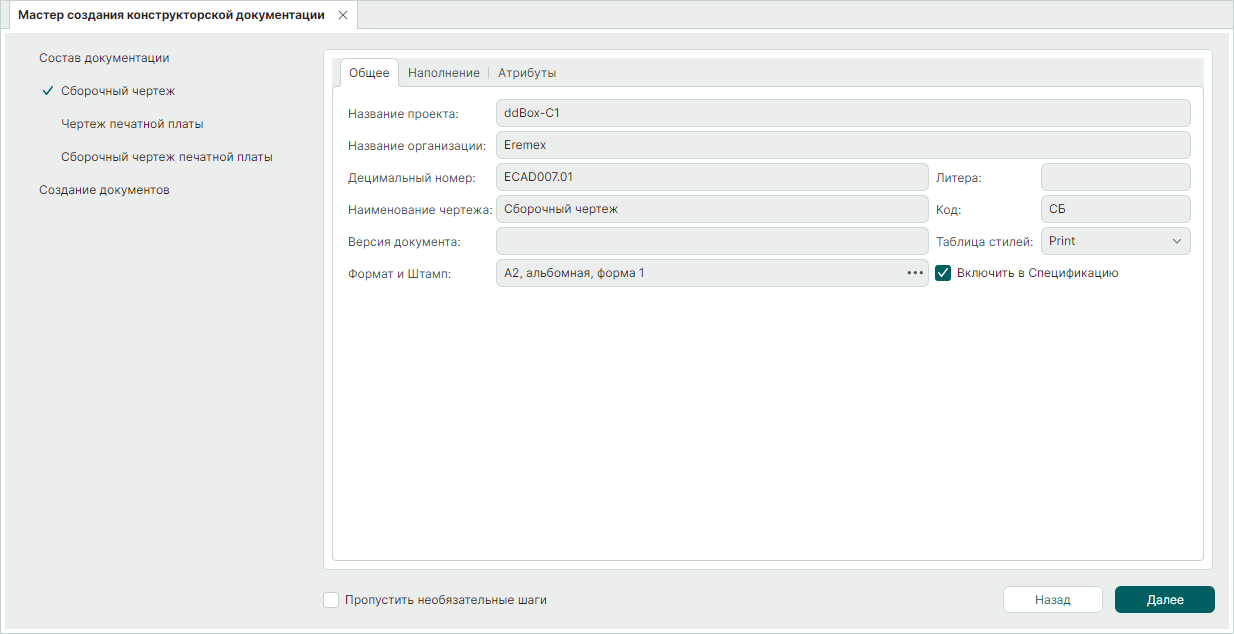

Параметры сборочного чертежа могут быть заполнены автоматически системой или вручную пользователем, в окне мастера они разделены на три вкладки: «Общее», «Наполнение» и «Атрибуты», см. Рис. 4.

Рис. 4 Вкладка «Общее»

Вкладка «Общее» содержит следующие параметры (Рис. 4):

• «Название проекта» – название проекта, для которого будет создан чертеж;
• «Наименование организации» – название разработчика изделия;
• «Децимальный номер» – децимальный номер изделия в документации;
• «Литера» – буквенное обозначение стадии разработки изделия;
• «Наименование чертежа» – тип документа;
• «Код» – кодовое обозначение типа чертежа;

• «Версия документа» – номер версии чертежа, отображается на чертеже при использовании форматов и штампов ГОСТ Р 2.104-2023;

• «Формат и Штамп» – формат и штамп чертежа, выбранный из общего списка стандартных форматов и штампов. Подробнее см. "Стандарты системы" раздел Форматы и штампы;

• «Таблица стилей» – внешний вид редактора. Подробнее см. "Стандарты системы" раздел Таблицы стилей;

• «Включить в Спецификацию» – установленный флаг добавляет создаваемый чертеж в спецификацию в раздел «Документация».

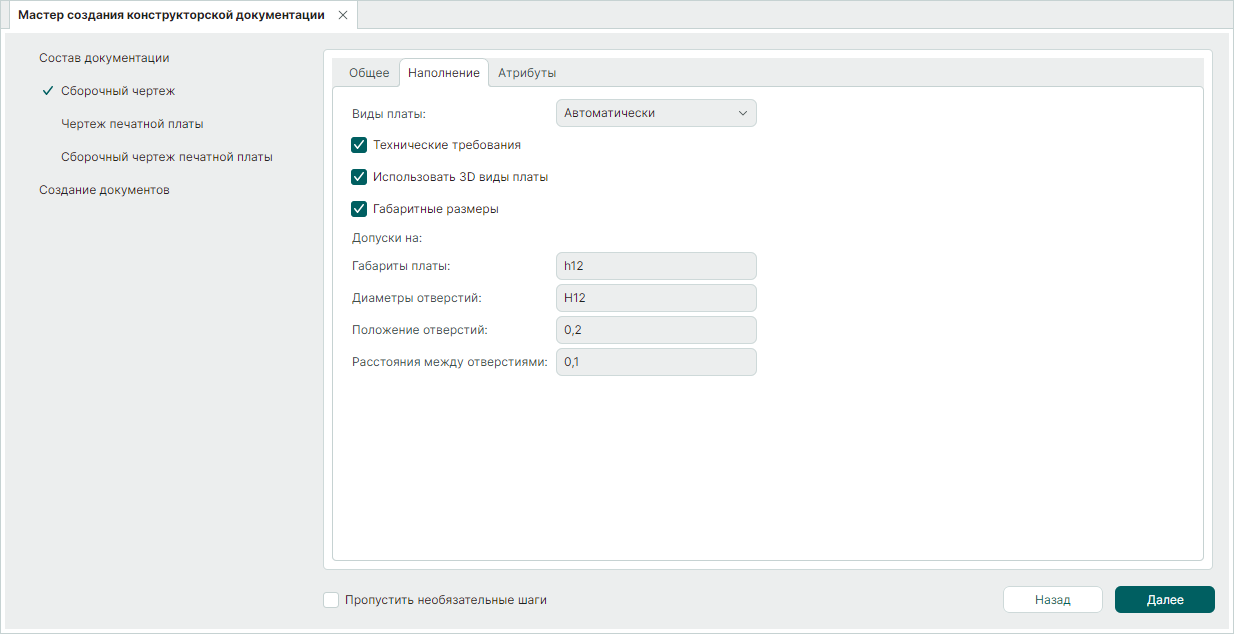

Вкладка «Наполнение» содержит настройки, определяющие объекты, которые будут размещены на чертеже (Рис. 5):

• «Виды платы» – в выпадающем меню доступно отключение размещения («Не размещать») и выбор расположения видов (основного и бокового видов, вида сзади) на чертеже: «Автоматически», «По горизонтали», «По вертикали», «По горизонтали (на два листа)», «По вертикали (на два листа)».

Примечание! При выборе варианта расположения видов «Автоматически» система размещает виды и подбирает масштаб таким образом (если значение масштаба не задано), чтобы максимально заполнить выбранный формат листа.

• «Технические требования» – при установленном флаге на чертеже будет размещен шаблон технических требований в соответствии с выбранным типом документа. Подробнее см. "Стандарты системы" раздел Шаблоны КД.

• «Использовать 3D вид платы» – при установленном флаге для отрисовки графики сборочного чертежа будет использован 3D вид платы.

• «Габаритные размеры» – установленный флаг активирует размещение габаритных размеров на чертеже.

• Допуски на габаритные размеры, диаметры отверстий, размеры положения отверстий и расстояния между отверстиями. В полях допусков могут быть указаны как числовые значения, так и квалитеты точности.

Рис. 5 Вкладка «Наполнение»

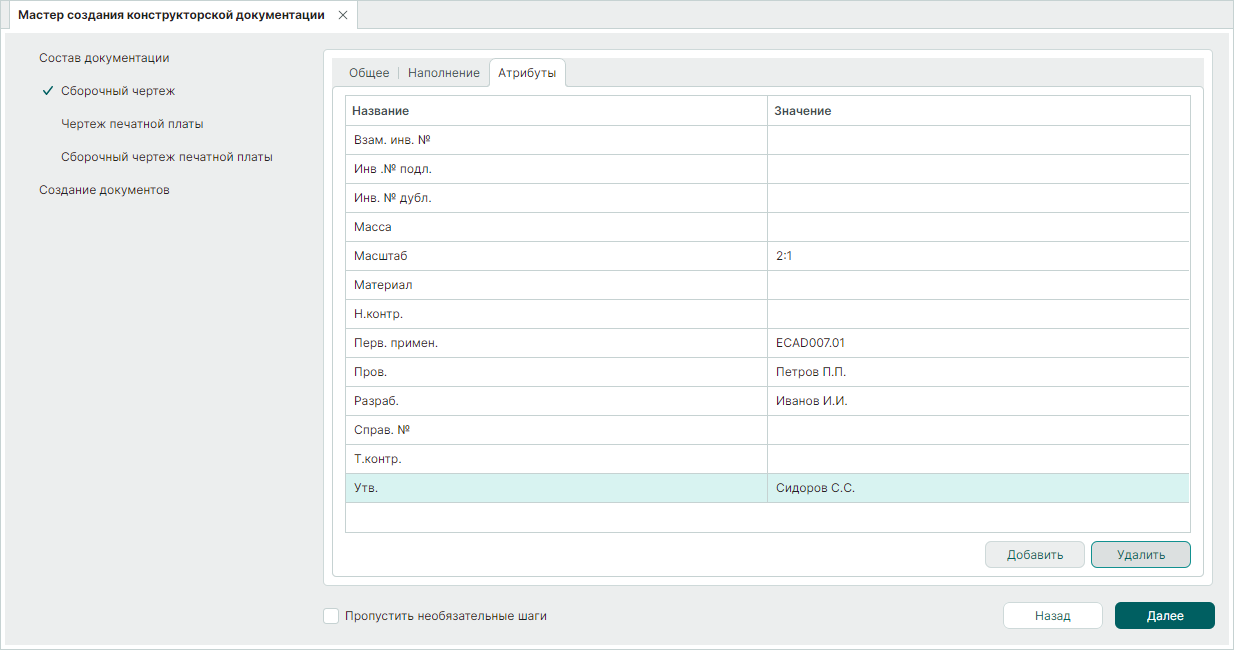

Вкладка «Атрибуты» содержит список атрибутов, которые будут помещены в соответствующие графы основной надписи чертежа. Состав атрибутов определяется штампом листа по ГОСТ, см. Рис. 6.

Рис. 6 Вкладка «Атрибуты»

Примечание! При заполнении поля «Масштаб» во вкладке «Атрибуты» установленный масштаб будет применен к размещаемым видам печатной платы и отображен в соответствующей графе основной надписи. В дальнейшем масштаб видов может быть изменен.

Чертеж печатной платы
Параметры для чертежа печатной платы в целом аналогичны параметрам сборочного чертежа.

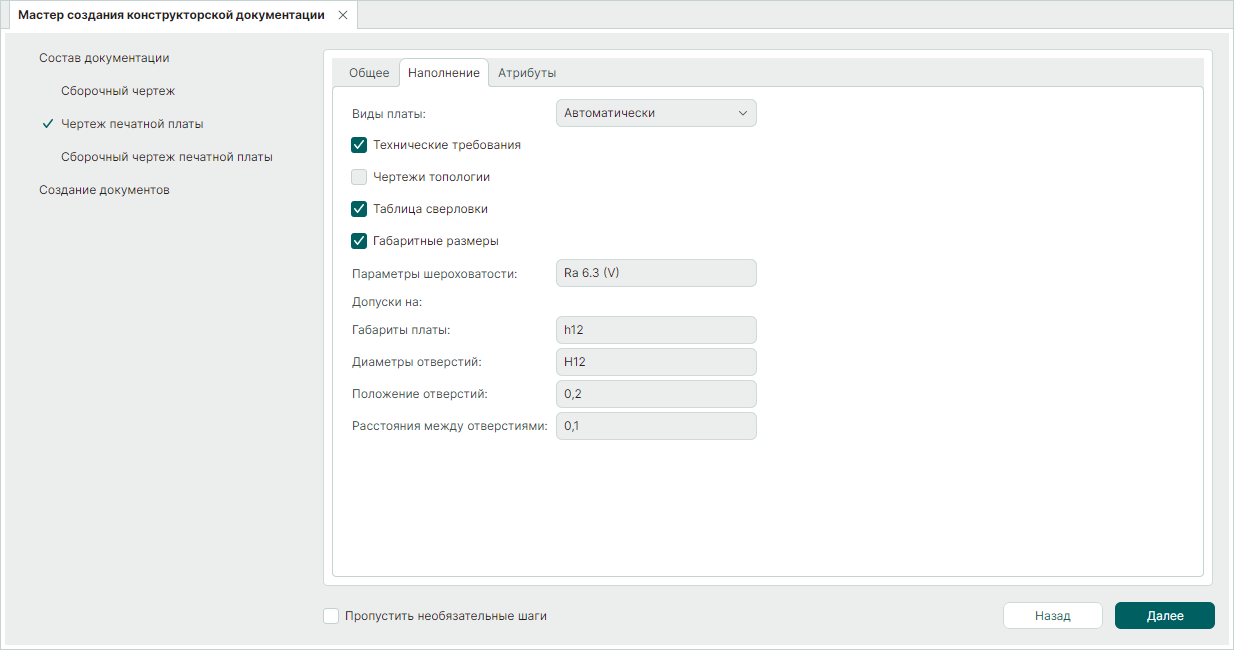

Дополнительно для редактирования вкладка «Наполнение» содержит настройки (Рис. 7):

• «Чертежи топологии» – при установленном флаге будут размещены чертежи для каждого слоя платы с проводящим рисунком на отдельных листах с указанием отображенного слоя.

• «Таблица сверловки» – установленный флаг активирует размещение таблицы сверловки на чертеже.

Примечание! Для размещаемой таблицы сверловки будут применены настройки по умолчанию, подробнее см. Размещение таблицы сверловки, с разницей, что единицы измерения отверстий будут отображены в заголовке столбца «Размер, мм», а назначение символов отверстиям не требует дополнительных действий и производится автоматически.

• «Параметры шероховатости» – поле для ввода обозначения шероховатости, по умолчанию использован параметр среднеарифметического отклонения профиля (Ra 6,3 мкм) и указание использования этого параметра для всех поверхностей, не имеющих на чертеже отдельных знаков шероховатости (V).

Рис. 7 Наполнение чертежа печатной платы

Сборочный чертеж печатной платы

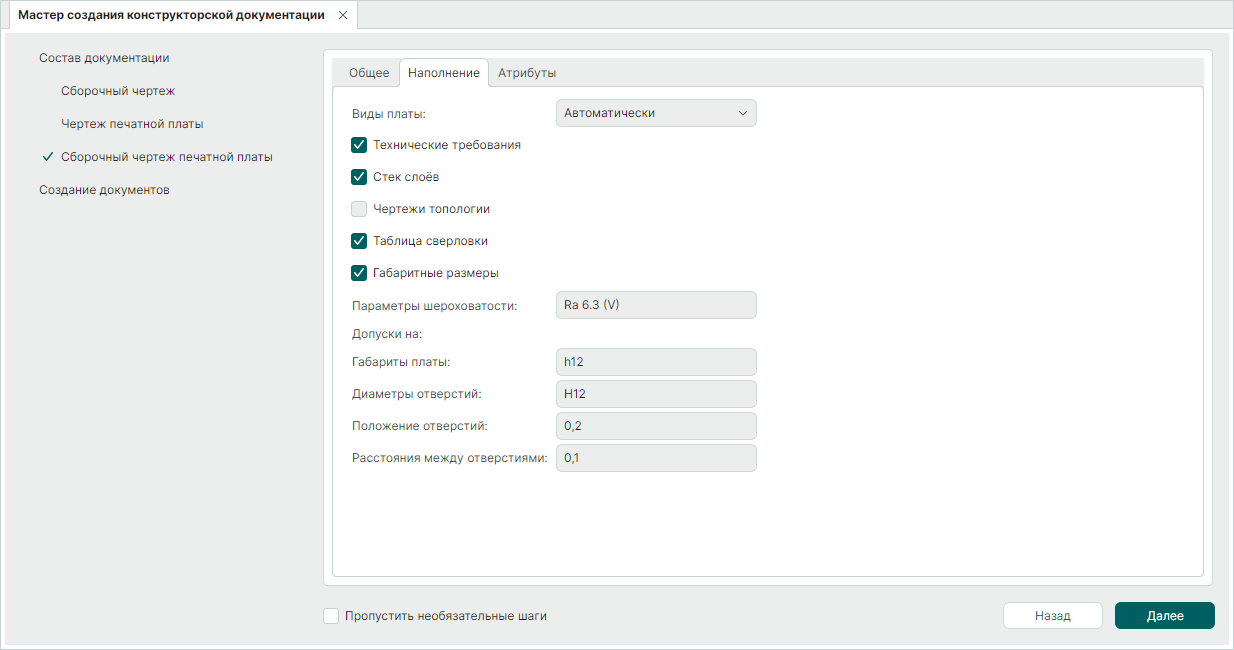

Дополнительным параметром для сборочного чертежа печатной платы является возможность добавить на чертеж изображение структуры слоев печатной платы с помощью установки флага в поле «Стек слоев», см. Рис. 8.

Рис. 8 Наполнение сборочного чертежа печатной платы

Создание отчетов производится по шаблонам, которые доступны для редактирования в панели «Стандарты» → «Форматы и штампы».

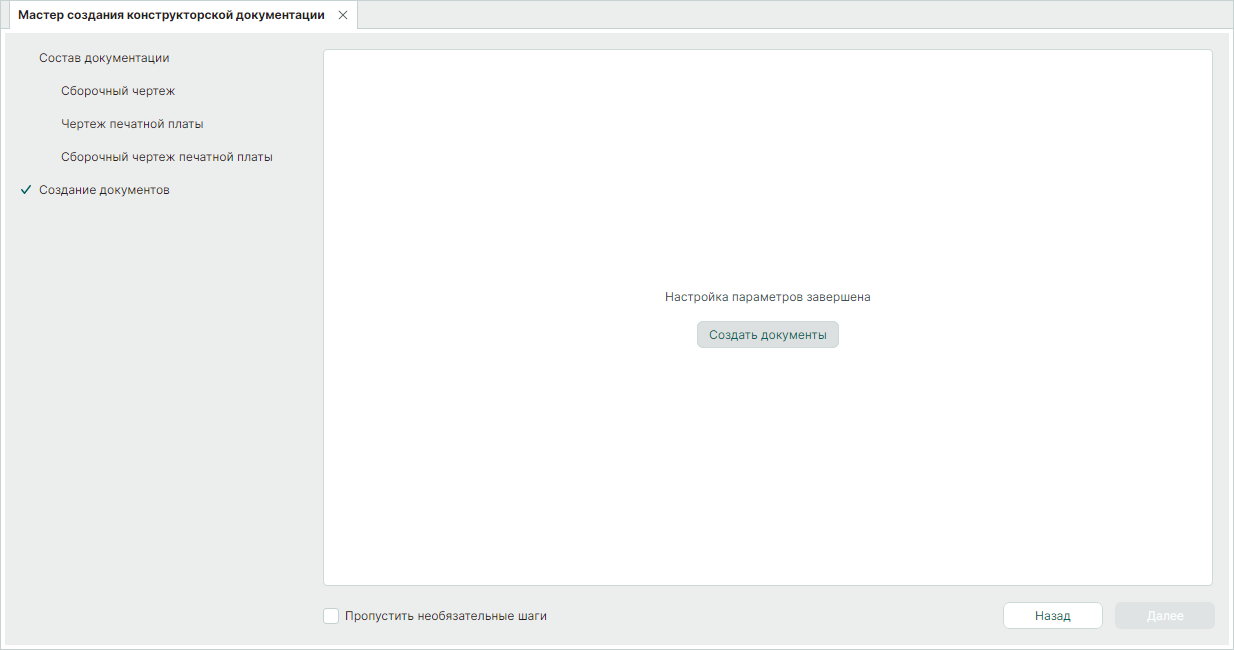

После настройки параметров документов нажмите кнопку «Создать документы», см. Рис. 9.

Рис. 9 Создание документов

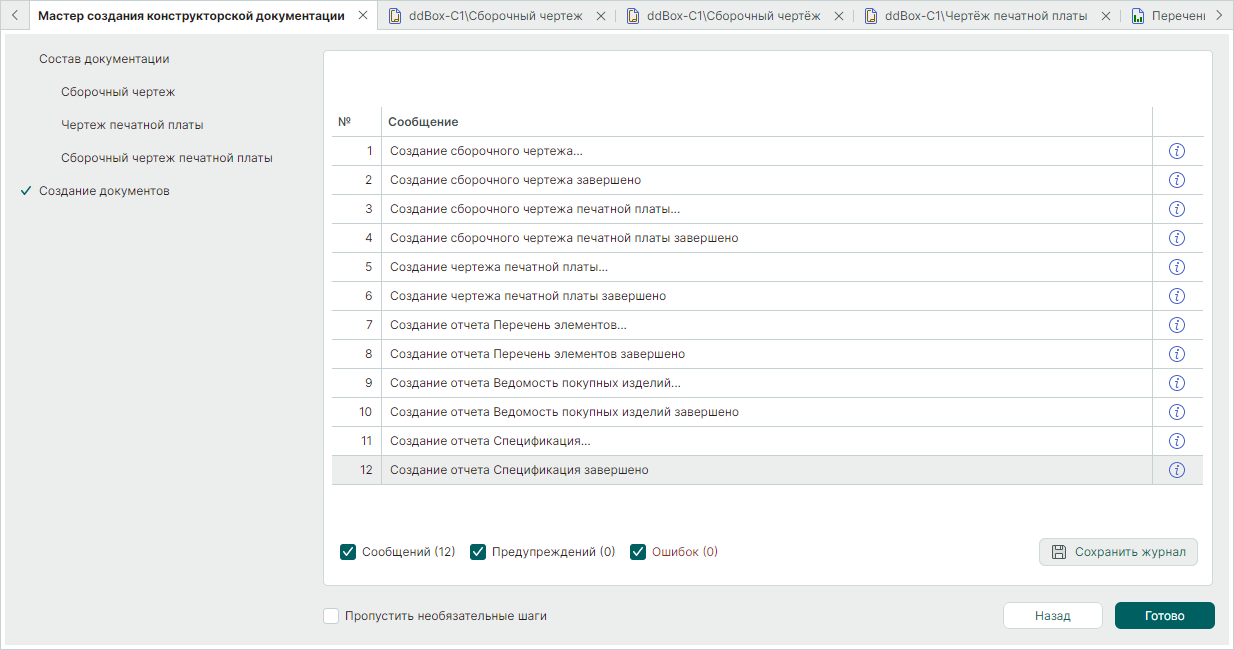

По завершении процесса создания документации в окне мастера будут представлены сообщения с информацией о создании выбранных чертежей и отчетов, а также возможные предупреждения и ошибки. Все созданные чертежи и отчеты будут открыты в отдельных вкладках, см. Рис. 10.

Рис. 10 Заключительное окно мастера создания конструкторской документации

Существует возможность сохранить и просмотреть журнал создания документации в виде текстового файла. Для сохранения файла используйте кнопку , укажите место для сохранения и наименование файла в окне проводника.
Для завершения работы мастера нажмите кнопку «Готово».
