Общие свойства текстового поля

Текстовое поле обладает рядом свойств.
1. Группа «Геометрия»:

  • Пункты «X» и «Y» — координаты точки привязки текстового поля. Координаты точки привязки задаются в единицах измерения координатной сетки редактора.
  • Пункт «Угол поворота» — угол поворота относительно точки привязки. Угол поворота задается в градусах. При изменении угла поворота координаты точки привязки текстового поля не изменяются.

  • Пункт «Ширина» — ширина текстового поля. Ширина текстового поля задается в единицах длины, установленных в Настройках системы. Редактирование поля доступно в режиме редактирования текстового поля.

  • Пункт «Высота» — высота текстового поля. Высота текстового поля задается в единицах длины, установленных в Настройках системы. Редактирование поля доступно в режиме редактирования текстового поля.

  1. Группа «Стиль»:
  • Пункт «Стиль» — совокупность заданных параметров настроек стиля. В системе имеются шаблоны стилей, заданные согласно требованиям ГОСТ или обозначению определенных элементов, см. Рис. 1. Готовые шаблоны стиля доступны для выбора в выпадающем списке при нажатии символа в конце строки.

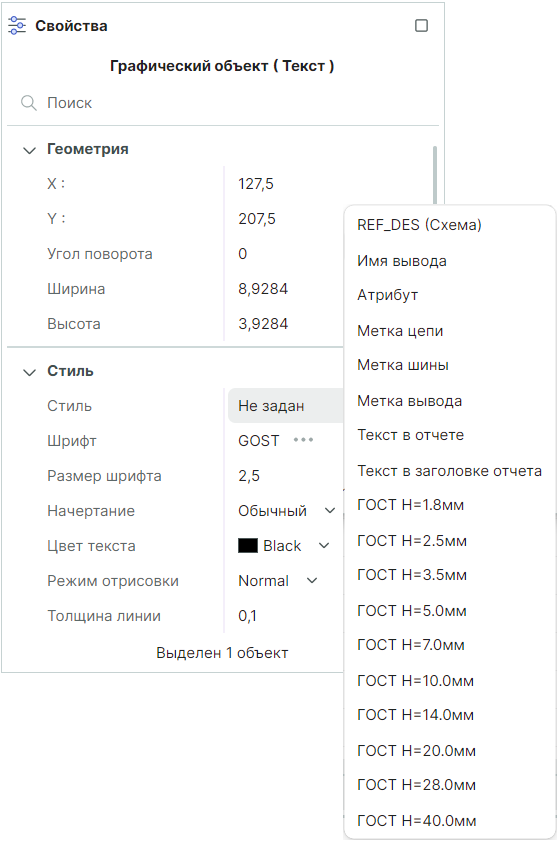

Рис. 1 Выбор стиля
Рис. 1 Выбор стиля

  • Пункт «Шрифт» — стиль шрифта текста. Нажатие на символ в конце строки вызывает окно «Редактор шрифта» текста, в котором доступно задание следующих параметров: выбор вида шрифта из списка; размер шрифта (в мм); начертание (жирный, курсив, обычный, жирный курсив), а также выбор параметров: подчеркнутый и зачеркнутый.

  • Пункт «Цвет текста» — выбор цвета текста. Возможен выбор цветов из вариантов, предложенных системой, а также выбор произвольного цвета с использованием кнопки «Дополнительные цвета», см. Рис. 2.

Рис. 2 Выбор цвета
Рис. 2 Выбор цвета
  • Пункт «Режим отрисовки» — режим отрисовки может быть определен между вариантами «Normal» (символы с выбранным цветовым заполнением внутри) и «Stroke» (символы в виде контура (обводки)). Выбор режима производится с помощью выпадающего списка при нажатии символа в конце строки, см. Рис. 3.

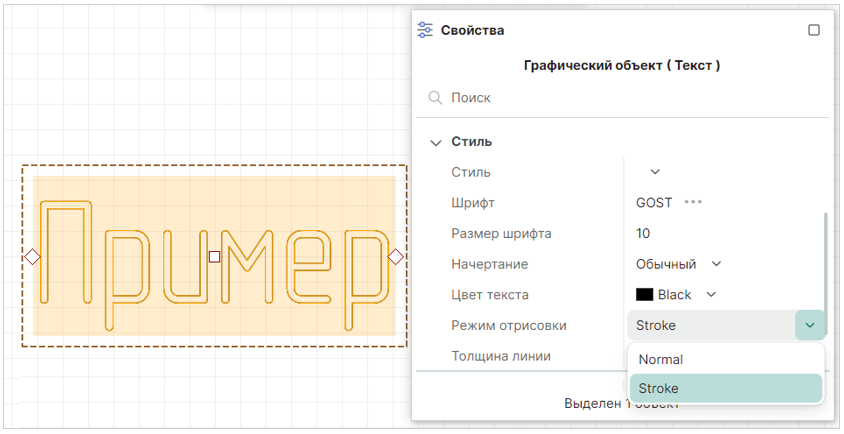

Рис. 3 Выбор режима отрисовки
Рис. 3 Выбор режима отрисовки
  • Пункт «Толщина линии» — толщина линии контура при использовании режима отрисовки «Stroke». Толщина линий задается в единицах, установленных в Настройках системы.
  1. Группа «Текст»:
  • Пункт «Текст»  — поле для ввода текста, см. Рис. 4.

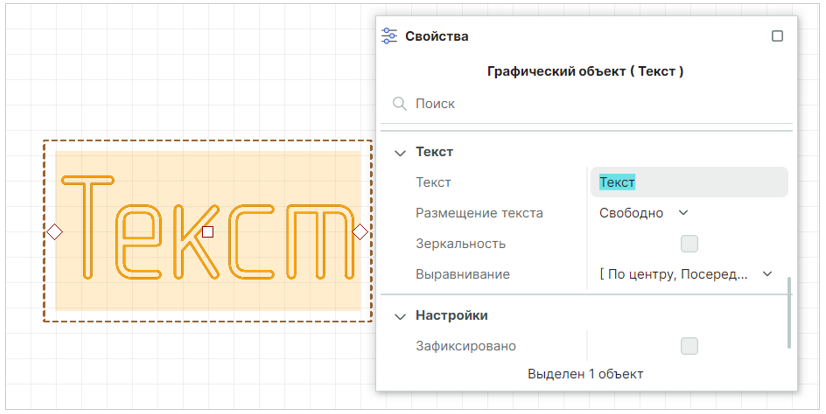

Рис. 4 Ввод текста
Рис. 4 Ввод текста

Если требуется установить верхнюю черту над фрагментом текста, то перед фрагментом и после него необходимо поставить символы тильды (~), см. Рис. 5.

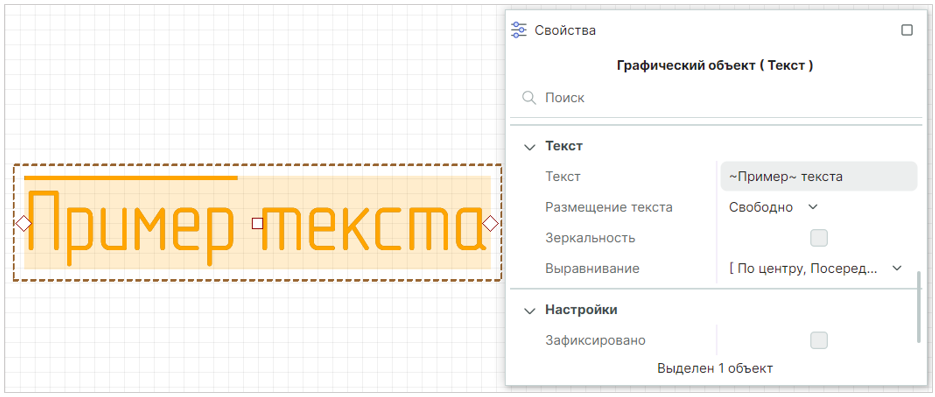

Рис. 5 Ввод текста с верхней чертой
Рис. 5 Ввод текста с верхней чертой

  • Пункт «Размещение текста» — в выпадающем списке доступны действия с введенным текстом:

  • «Свободно» — границы текстового поля и размеры шрифта будут отвечать заданным в панели «Свойства»;

  • «Подбор» — стиль текста будет соответствовать заданным границам текстового поля;
  • «Вписать» — текст будет «вписан» в заданные границы поля, стиль будет адаптирован;
  • «Сжать» — при необходимости «вписать» текст в заданные границы поля, текст будет сжат;

  • «Перенос» — допущение переноса текста.

  • Пункт «Зеркальность» — отображение текста зеркально. Зеркальное отражение выполняется относительно точки привязки, заданной в пункте «Выравнивание».

  • Пункт «Выравнивание» — выравнивание текста в текстовом поле, см. Рис. 6. Также при выборе типа выравнивания текста для поля устанавливается точка привязки текстового поля.

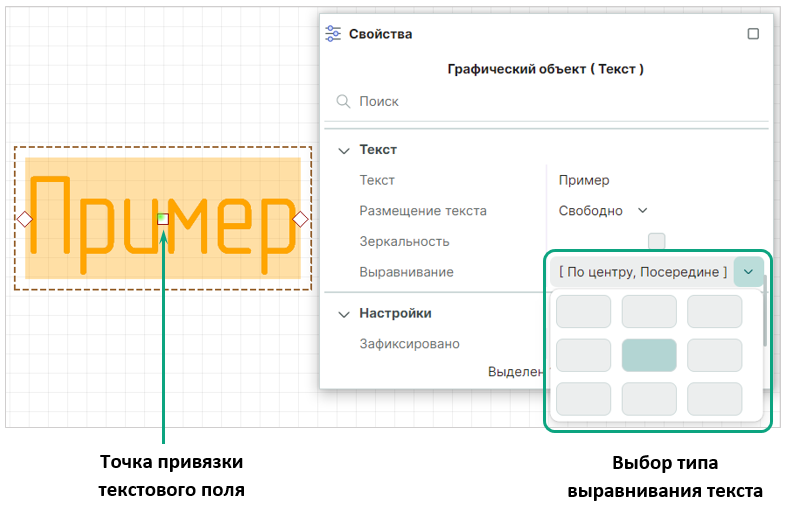

Рис. 6 Выравнивание текста
Рис. 6 Выравнивание текста
  1. Группа «Настройки»:
  • Пункт «Зафиксировать» - включение/выключение фиксации положения текстового поля на схеме/плате.
