Раздел главного меню «Файл»

В данном разделе описываются пункты главного меню раздела «Файл», обеспечивающие вызов операций по управлению проектами и проектными данными, см. Рис. 1.

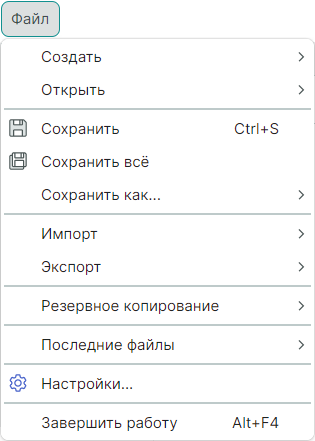

Рис. 1 Состав меню «Файл»

Состав пунктов меню раздела «Файл» (пункты меню, содержащие подменю, подробно рассмотрены далее в разделе):

• «Сохранить» – сохраняет текущее содержание проектных данных, пункт обозначен символом («Ctrl+S»);

• «Сохранить все» – сохраняет все изменения в проектных данных, а также в состоянии системы, пункт обозначен символом ;

• «Последние файлы» – обеспечивает быстрый доступ к проектным данным документа, с которыми пользователь работал последнее время;
• «Настройки» – обеспечивает доступ к панели «Панель управления», в которой выполняются настройки горячих клавиш, графических редакторов и т.д., пункт обозначен символом . Подробнее о выполнении настроек системы см. раздел Настройки системы;
• «Завершить работу» – завершает работу Delta Design, закрывая все панели и окна («Alt+F4»).

Главное меню «Файл» → «Создать»
Состав пунктов главного меню раздела «Файл» → «Создать» представлен на Рис. 2.

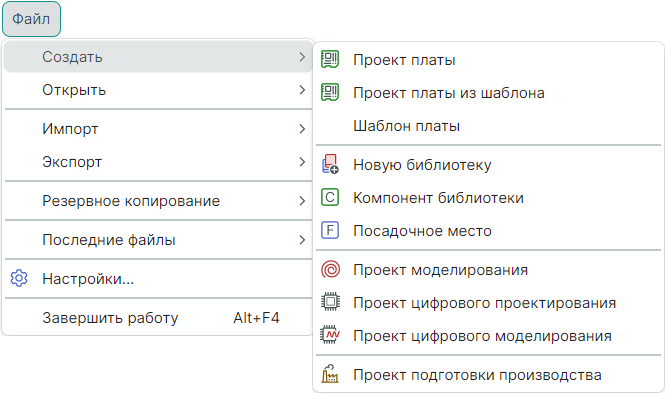

Рис. 2 Состав меню «Файл» → «Создать»

Состав пунктов главного меню раздела «Файл» → «Создать»:

• «Проект платы» – создание проекта электронного устройства, пункт обозначен символом ;
• «Проект платы из шаблона» – создание проекта электронного устройства по выбранному шаблону, пункт обозначен символом ;
• «Шаблон платы» – создание шаблона проекта электронного устройства;
• «Новую библиотеку» – создание библиотеки электронных компонентов, пункт обозначен символом ;
• «Компонент библиотеки» – создание электронного компонента, пункт обозначен символом . Подробнее см. Руководство пользователя «Радиоэлектронные компоненты»;
• «Посадочное место» – создание посадочного места, пункт обозначен символом ;
• «Проект моделирования» – создание проекта для моделирования аналоговых схем, пункт обозначен символом ;
• «Проект цифрового проектирования» – создание модели изделия в текстовом описании в цифровом маршруте проектирования, пункт обозначен символом ;
• «Проект цифрового моделирования» – создание модели изделия в схемотехническом представлении при наличии моделей библиотечных элементов в цифровом маршруте проектирования, пункт обозначен символом ;
• «Проект подготовки производства» – создание проекта для анализа производственных файлов (Gerber, Сверловка и IPC-D-365A), пункт обозначен символом .

Главное меню «Файл» → «Открыть»
Состав пунктов главного меню раздела «Файл» → «Открыть» представлен на Рис. 3.

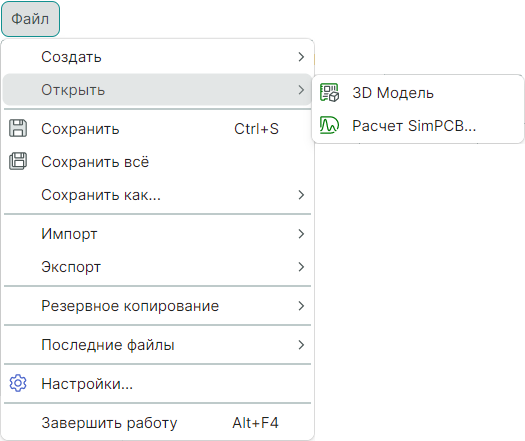

Рис. 3 Состав меню «Файл» → «Открыть»

Состав пунктов главного меню раздела «Файл» → «Открыть»:

• «3D Модель» – трехмерные (3D) модели объектов, представленные в форматах .c3d, .stp, .step, .stl, .x_t, .x_b, пункт обозначен символом ;
• «Расчет SimPCB» – сохраненные структуры и результаты моделирования целостности сигналов SimPCB в формате *.xml, пункт обозначен символом .

Главное меню «Файл» → «Сохранить как...»
Состав пунктов главного меню раздела «Файл» → «Сохранить как...» представлен на Рис. 4.

Рис. 4 Состав меню «Файл» → «Сохранить как»

Состав пунктов главного меню раздела «Файл» → «Сохранить как...»:

• «Проект Delta Design» – сохранение проекта с новым именем в панели «Проекты». Для сохранения проекта выберите папку, где он будет находиться, далее сохраненный проект будет открыт повторно с новым именем;
• «Проект Delta Design (DDC)» – сохранение текущего проекта в выбранную директорию. Для сохранения проекта выберите директорию сохранения в диалоговом окне проводника.

Главное меню «Файл» → «Импорт»
Состав пунктов главного меню раздела «Файл» → «Импорт» в различных редакторах представлен на Рис. 5.

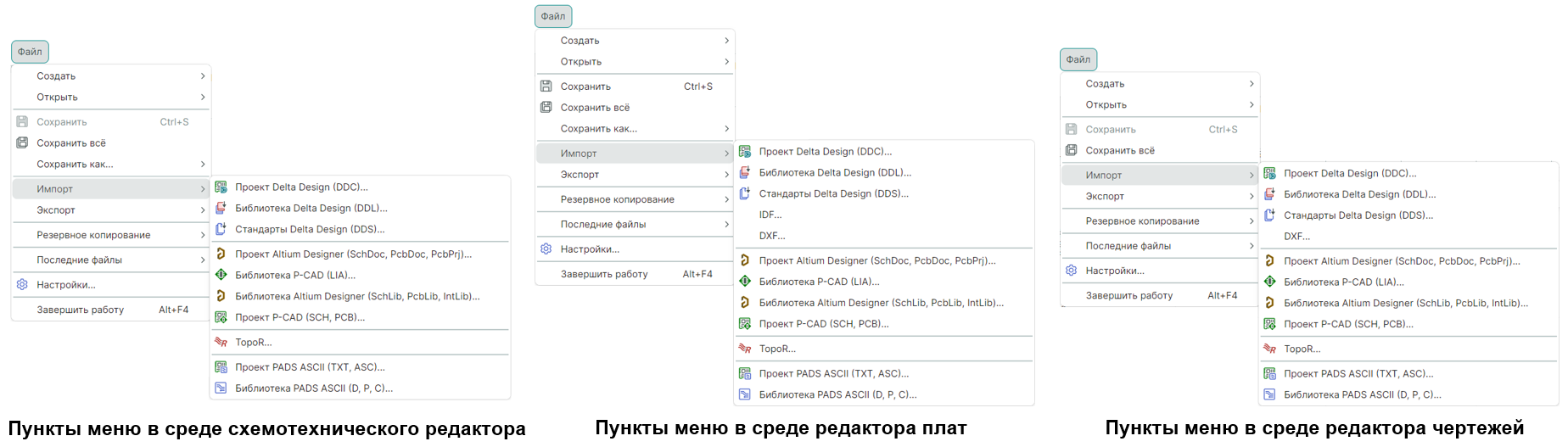

Рис. 5 Состав меню «Файл» → «Импорт»

Состав пунктов главного меню раздела «Файл» → «Импорт»:

• «Проект Delta Design (DDC)» – импорт проектов Delta Design в формате *.ddc, пункт обозначен символом .
• «Библиотека Delta Design (DDL)» – импорт библиотек Delta Design в формате *.ddl, пункт обозначен символом .
• «Стандарты Delta Design (DDS)» – импорт стандартов Delta Design в формате *.dds, пункт обозначен символом .
• «IDF» – импорт файлов формата *.idf. IDF (Intermediate Data Format) – это формат данных, используемый для обмена информацией между системами автоматизированного проектирования электроники (ECAD) и системами автоматизированного проектирования механических конструкций (MCAD). Пункт меню доступен в среде редактора плат.
• «DXF» – импорт файлов формата *.dxf. DXF (Drawing eXchange Format) – формат файла, в котором содержатся векторные изображения чертежей в AutoCAD, но он также может быть использован и в других редакторах векторной графики. Пункт меню доступен в среде редактора плат и чертежей.
• «Проект Altium Designer (SchDoc, PcbDoc, PcbPrj)» – импорт проектов Altium Designer в форматах .SchDoc – документы схем, .PcbDoc – документы печатных плат, *.PcbPrj – проекты печатных плат, пункт обозначен символом . Подробнее см. Руководство пользователя «Импорт данных Altium Designer».
• «Библиотека P-CAD (LIA)» – импорт библиотек P-CAD в формате *.LIA, пункт обозначен символом . Подробнее см. Руководство пользователя «Импорт данных из P-CAD».
• «Библиотека Altium Designer (SchLib, PcbLib, IntLib)» – импорт библиотек Altium Designer в форматах: .SchLib – библиотеки схем, .PcbLib – библиотеки моделей посадочных мест, в форме библиотек PCB, *.IntLib – интегрированные библиотеки, пункт обозначен символом . Подробнее см. Руководство пользователя «Импорт данных Altium Designer».
• «Проект P-CAD (SCH, PCB)» – импорт проектов P-CAD в форматах .sch, .pcb, пункт обозначен символом . Подробнее см. Руководство пользователя «Импорт данных из P-CAD».
• «TopoR» – импорт файлов проекта TopoR в формате *.fst, пункт обозначен символом .
• «Проект PADS ASCII (TXT, ASC)» – импорт проектов PADS в форматах .TXT, .ASC, пункт обозначен символом . Подробнее см. Руководство пользователя «Импорт данных PADS».
• «Библиотека PADS ASCII (D,P,C)» – импорт библиотек PADS в форматах  .D, .P, *.C, пункт обозначен символом . Подробнее см. Руководство пользователя «Импорт данных PADS».

Главное меню «Файл» → «Экспорт»
Состав пунктов главного меню раздела «Файл» → «Экспорт» в различных редакторах представлен на Рис. 6.

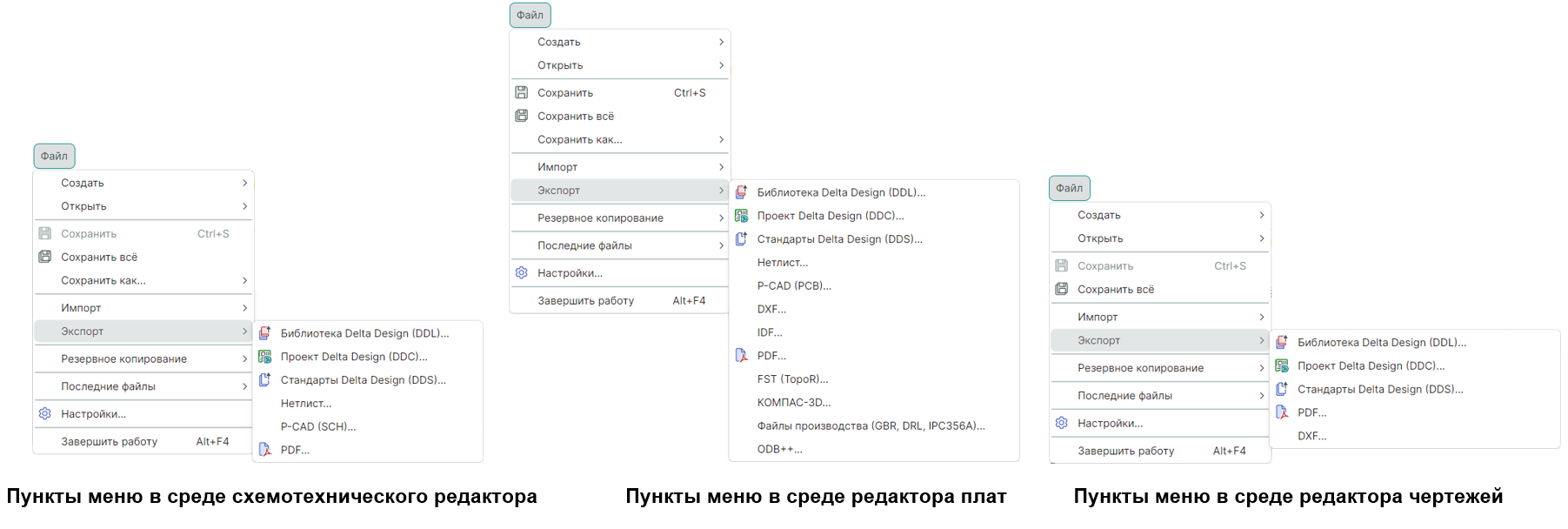

Рис. 6 Состав меню «Файл → Экспорт»

Состав пунктов главного меню раздела «Файл» → «Экспорт»:

• «Библиотека Delta Design (DDL)» – экспорт библиотек Delta Design в формате *.ddl, пункт обозначен символом .
• «Проект Delta Design (DDC)» – экспорт проектов Delta Design в формате *.ddc, пункт обозначен символом .
• «Стандарты Delta Design (DDS)» – экспорт стандартов Delta Design в формате *.dds, пункт обозначен символом .
• «Нетлист» – экспорт списка цепей электрической схемы в форматах: Keyin netlist (.kyn), P-CAD netlist (.net) и Tango netlist (*.net). Пункт меню доступен в среде схемотехнического редактора и редактора плат.
• «P-CAD (PCB, SCH)» – экспорт проектов P-CAD в форматах .pcb, .sch. Пункт меню доступен в среде схемотехнического редактора и редактора плат.
• «DXF» – экспорт платы в формате *.dxf. DXF (Drawing eXchange Format) – формат файла, в котором содержатся векторные изображения чертежей в AutoCAD, но он также может быть использован и в других редакторах векторной графики. Пункт меню доступен в среде редакторов плат и чертежей.
• «IDF» – экспорт платы в формате *.idf. Формат данных IDF (Intermediate Data Format) – это формат, используемый для обмена информацией между системами автоматизированного проектирования электроники (ECAD) и системами автоматизированного проектирования механических конструкций (MCAD). Пункт меню доступен в среде редактора плат.
• «PDF» – экспорт файлов проектов Delta Design в формате *.pdf, пункт обозначен символом .
• «FST (TopoR)» – экспорт платы в формате *.fst, пункт меню доступен в среде редактора плат.
• «КОМПАС-3D» – сохранение проектных данных для использования в сторонней системе «Конвертор ЕCAD-КОМПАС». Формируются файлы 3D моделей, входящие в пакет IDF (в форматах .brd/.pro и .emn/.emp), и пакет BOM-файла, имен 3D моделей (в формате *.csv), пункт меню доступен в среде редактора плат.
• «Файлы производства (GBR, DRL, IPC356A)» – экспорт данных для изготовления послойных фотошаблонов, сверления и контроля печатных плат генерируются в форматах: Gerber, Drill, IPC-D-356A, пункт меню доступен в среде редактора плат.
• «ODB++» – экспорт файлов обмена данными ODB++, пункт меню доступен в среде редактора плат.

Главное меню «Файл» → «Резервное копирование»
Состав пунктов главного меню раздела «Файл» → «Резервное копирование» представлен на Рис. 7.

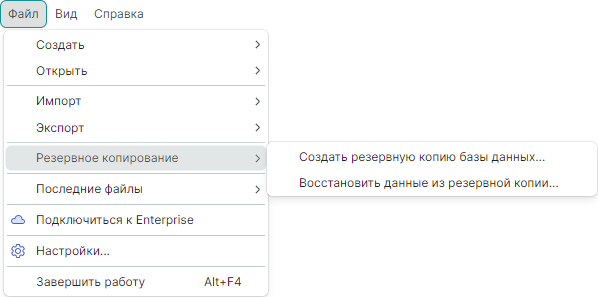

Рис. 7 Состав меню «Файл» → «Резервное копирование»

Состав пунктов главного меню раздела «Файл» → «Резервное копирование»:

• «Создать резервную копию базы данных» – переход к созданию резервной копии. Данные сохраняются в бинарном формате в виде архива и имеют расширение *.zip. При выполнении процедуры резервного копирования будет осуществлен перезапуск Delta Design. Резервная копия будет сохранена в директории установки программы в папке «Backups».
• «Восстановить данные из резервной копии» – переход к восстановлению базы данных из резервной копии. При выполнении процедуры восстановления резервной копии будет осуществлен перезапуск Delta Design.

Подробнее про резервное копирование в документе «Руководстве пользователя. Администрирование системы» в разделе «Резервное копирование».
