Редактирование компонентов и прочих элементов¶
Шаблон платы в общих чертах повторяет печатную плату. Существенным различием является то, что у шаблона нет собственного списка соединений (нетлиста) и вообще каких-либо электрических цепей. По этой причине компоненты в шаблоне не могут быть соединены печатными проводниками (инструменты «Разместить трек», «Разместить диффпару» и «Разместить меандр» не доступны).
При этом для шаблонов доступны все остальные возможности по редактированию платы:
- Изменение/создание контура платы;
- Размещение/редактирование/удаление монтажных и переходных отверстий, реперных точек, областей металлизации;
- Размещение/редактирование/удаление регионов запретов/изменения правил проектирования;
- Создание/редактирование/удаление графики на документационных, сборочных слоях и слоях шелкографии;
- Изменение положения компонентов;
- Редактирования основных значений правил проектирования.
Для редактирования шаблона платы:
1. В панели «Стандарты» в узле «Шаблоны плат» выберите шаблон.

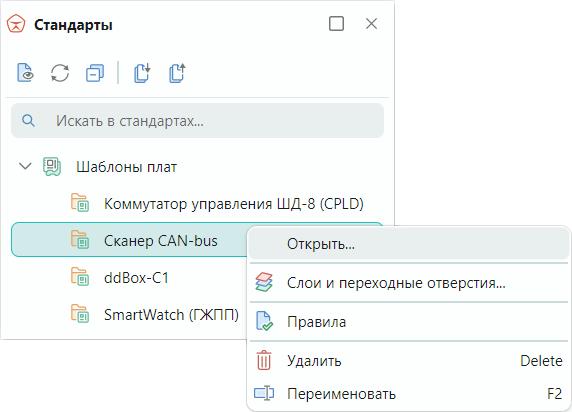

2. Вызовите контекстное меню и выберите команду «Открыть…» или дважды кликните по названию шаблона, см. Рис. 1.
В рабочей области будет открыт редактор платы шаблона. В открытом шаблоне платы будут присутствовать все элементы, которые были выбраны при его создании, а также контур платы и все данные со сборочных, документирующих слоев и слоев шелкографии.
3. Удалите/добавьте компоненты на плату при необходимости и скорректируйте прочие параметры платы.
Подробнее о работе с платой см. Руководство пользователя Редактор печатных плат.
4. Сохраните изменения, нажав «Сохранить» или «Сохранить все» на панели инструментов «Общие» и закройте редактор платы шаблона.
