Комбинирование окон документов и функциональных панелей

По умолчанию окна документов открываются в рабочей области, подробнее см. Многооконный интерфейс. Отображение окна документа происходит посредством выбора соответствующей вкладки. Вкладки обеспечивают быстрый доступ к открытым документам.
Имена вкладок документов, содержащих несохраненные изменения, помечаются звездочкой символом «*», см. Рис. 1.

Рис. 1 Признак «Несохраненный документ»

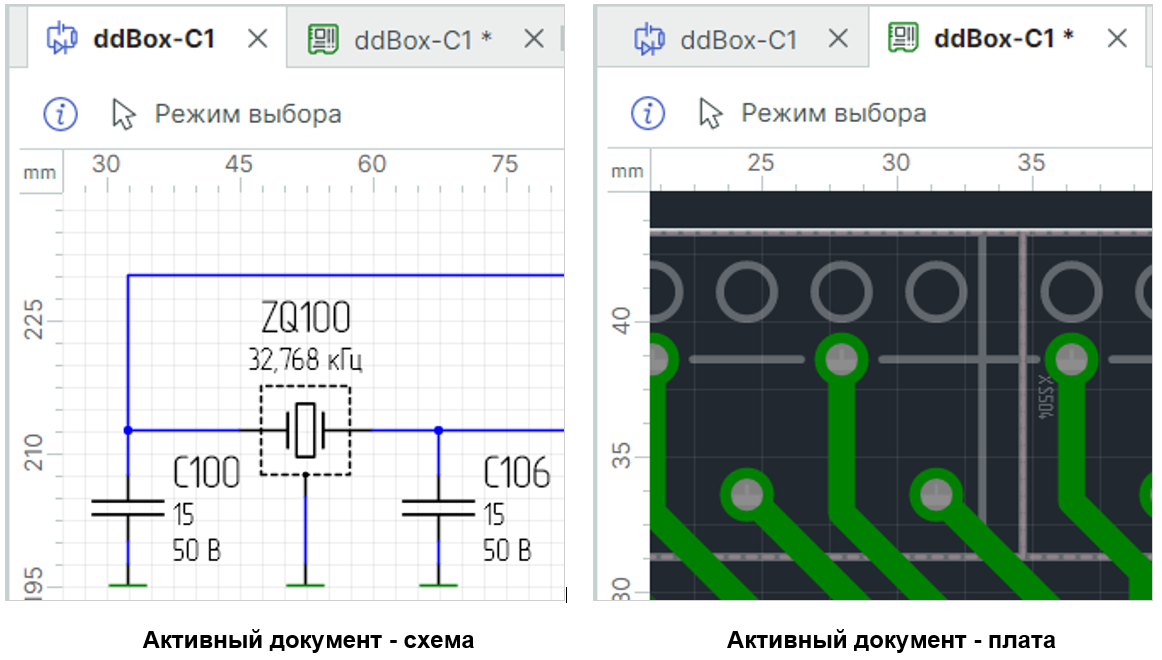

При необходимости порядок вкладок может быть изменен. Для этого переместите мышью вкладку поверх другой, и она займет место последней, см. Рис. 2.

Рис. 2 Вкладка активного документа

Если в рабочей области было открыто большое количество окон документов и их вкладки перестали помещаться в области вкладок, доступ к ним осуществляется путем перемещения вкладок вправо и влево, см. Рис. 3.

Рис. 3 Прокрутка вкладок

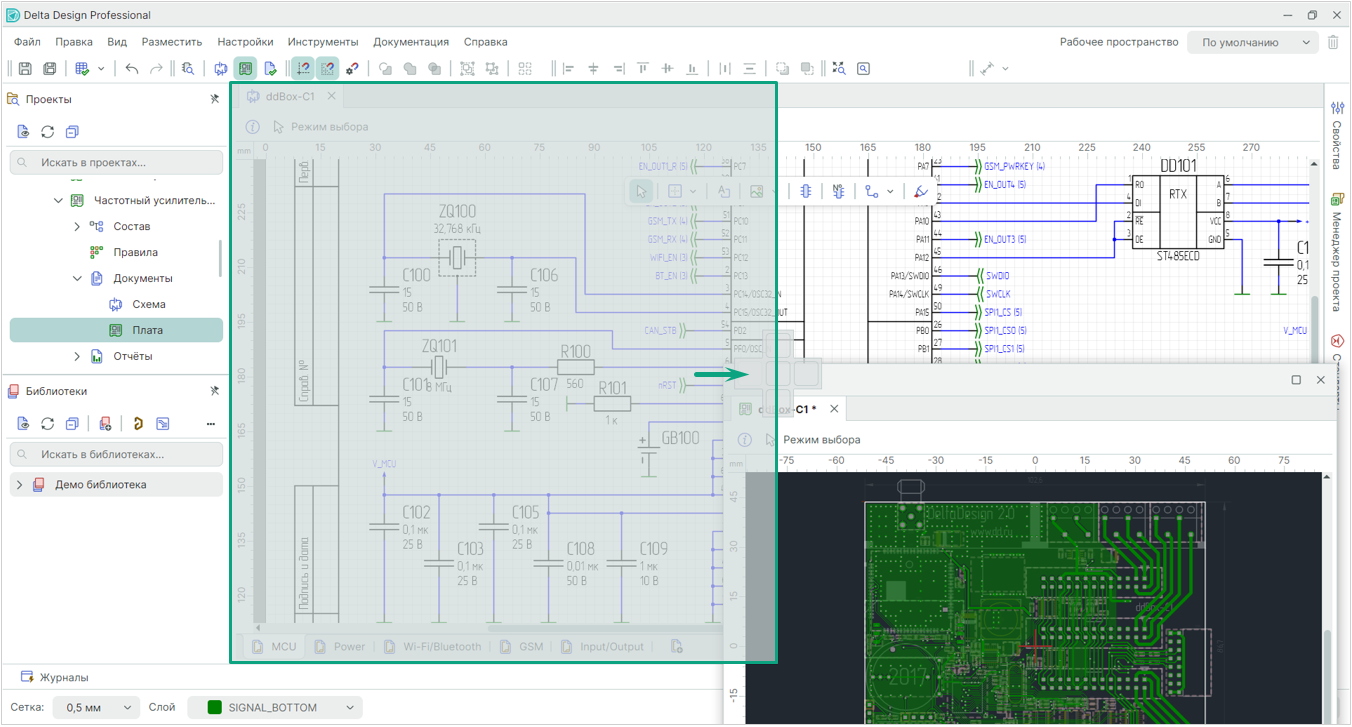

Для удобства проектирования есть возможность отображения двух и более окон документов в рабочей области. Для одновременного отображения двух документов в рабочей области наведите курсор на вкладку одного из окон документов, зажмите левую кнопку мыши, наведите курсор на одну из навигационных кнопок и отпустите кнопку мыши. В момент наведения курсора на навигационную кнопку – область, которую займет окно, будет подсвечена, см. Рис. 4.

Рис. 4 Будущее месторасположение окон документов

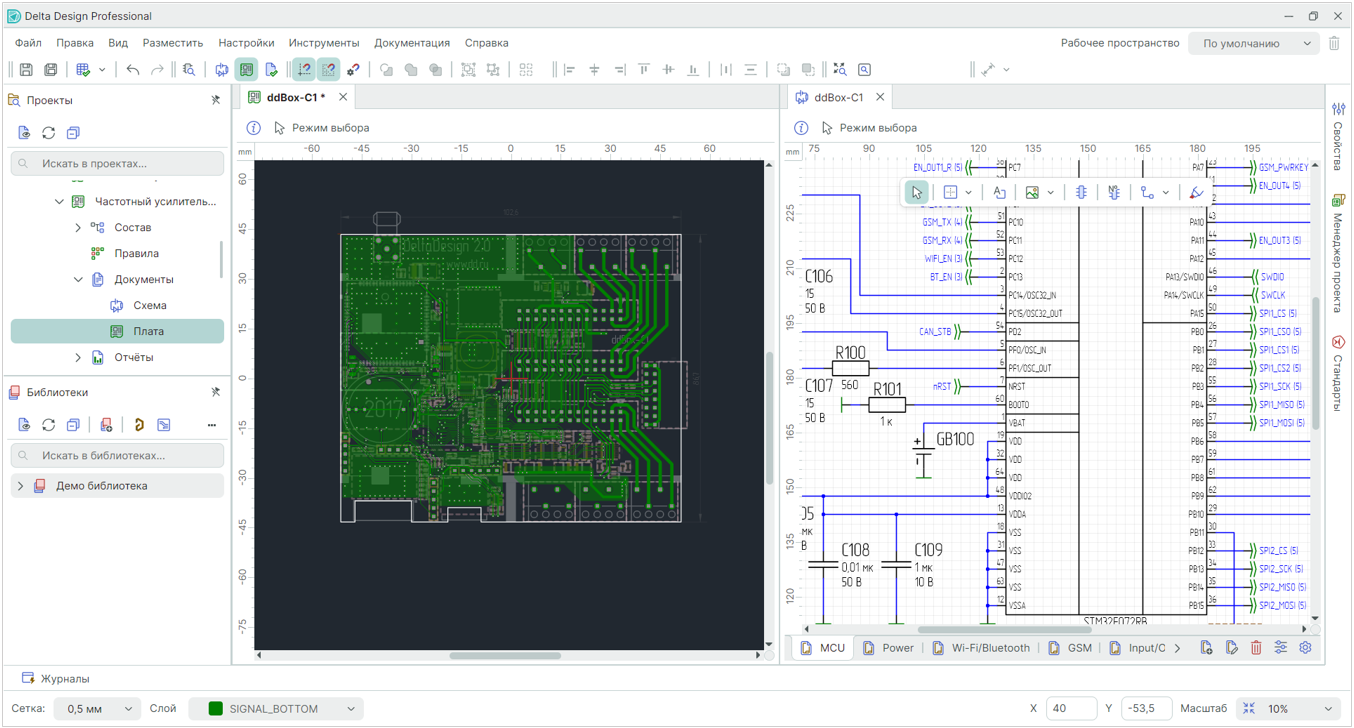

На Рис. 5 изображен финальный результат расположения окон документов в рабочей области.

Рис. 5 Финальный результат расположения окон документов

Открытые документы могут быть вынесены и размещены за пределами главного окна программы. Для этого достаточно перетащить мышью выбранную вкладку. Такие документы отображаются в виде отдельных дочерних окон. В частности, они могут быть расположены на втором мониторе. При этом документ, расположенный вне главного окна, сам становится рабочей областью и «контейнером». Таким образом, в нем можно скомпоновать несколько документов и различных редакторов вышеописанным способом.

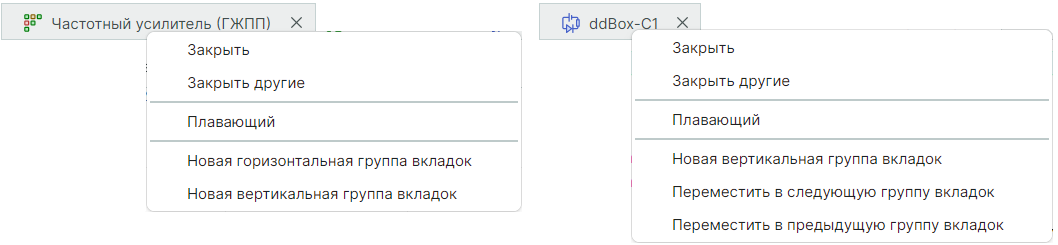

Для вкладки документа, открытого в рабочей области, из контекстного меню доступны следующие действия, см. Рис. 6:

• «Закрыть» – текущий документ будет закрыт;
• «Закрыть другие» – все окна документов, кроме текущего окна, будут закрыты;
• «Плавающий» – текущий документ будет откреплен от рабочей области;
• «Новая горизонтальная группа вкладок» – данное действие разделит рабочую область по горизонтали;
• «Новая вертикальная группа вкладок» – данное действие разделит рабочую область по вертикали;
• «Переместить в следующую группу вкладок» – активное окно документа будет перенесено в следующую созданную часть рабочей области, команда доступна, если рабочая область разделена на две и более части;
• «Переместить в предыдущую группу вкладок» – активное окно документа будет перенесено в предыдущую созданную часть рабочей области, команда доступна, если рабочая область разделена на две и более части.

Рис. 6 Действия, доступные для вкладки документа

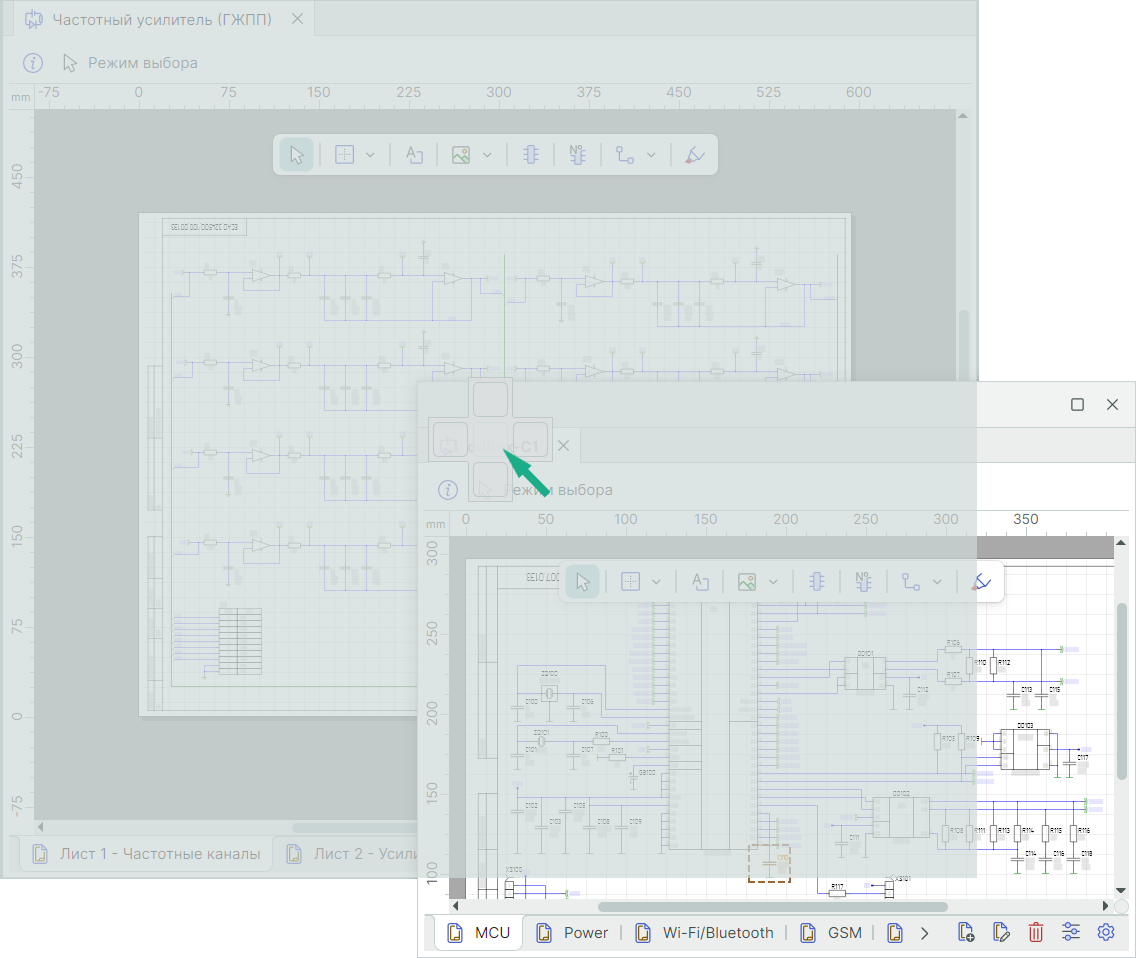

Для того чтобы вернуть окно документа в рабочую область, захватите документ за вкладку и при появлении навигационных кнопок наведите курсор на центральную навигационную кнопку, после чего отпустите кнопку мыши, см. Рис. 7.

Рис. 7 Возврат окна документа в рабочую область

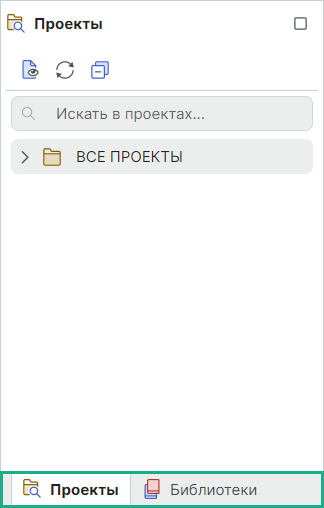

Функциональные панели можно группировать в одной зоне, создавая «контейнер». При этом панели будут представлены в виде вкладок для удобной навигации, см. Рис. 8.

Рис. 8 Расположение вкладок функциональных панелей

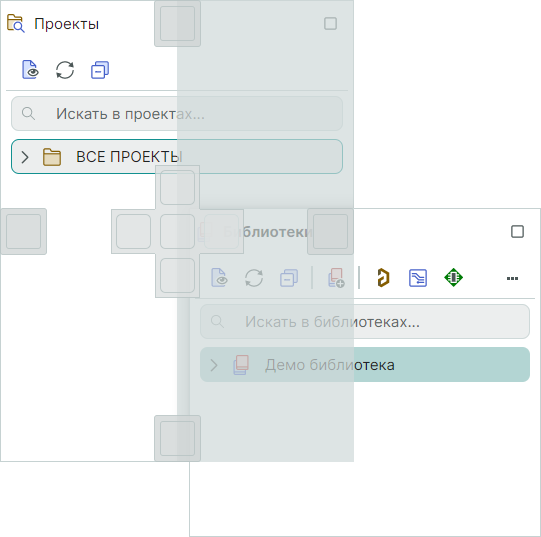

Совмещение функциональных панелей в единый «контейнер» происходит с использованием навигационных кнопок. Как и в случае с окнами, панель (либо «контейнер» панелей) может быть размещена как в окне программы, так и за его пределами, см. Рис. 9.

Рис. 9 Совмещение функциональных панелей

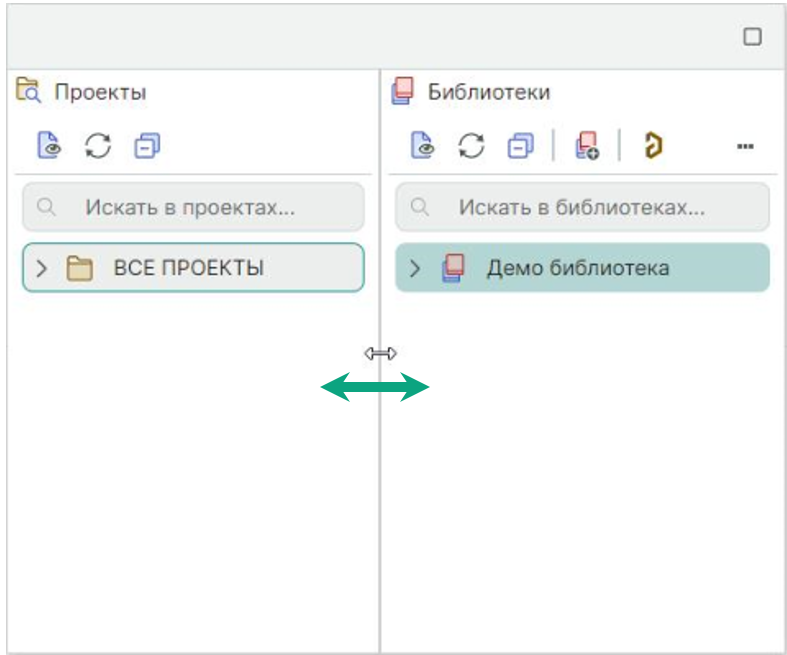

Для изменения размеров совмещенной области наведите курсор мыши на ее границу (при этом вид курсора изменяется на двустороннюю стрелку), затем, зажав левую кнопку мыши, переместите курсор в позицию, обеспечивающую необходимый размер области, см. Рис. 10.

Рис. 10 Управление шириной панели
