ODB++¶
Экспорт производственных файлов печатной платы в формате ODB++ происходит при помощи мастера.

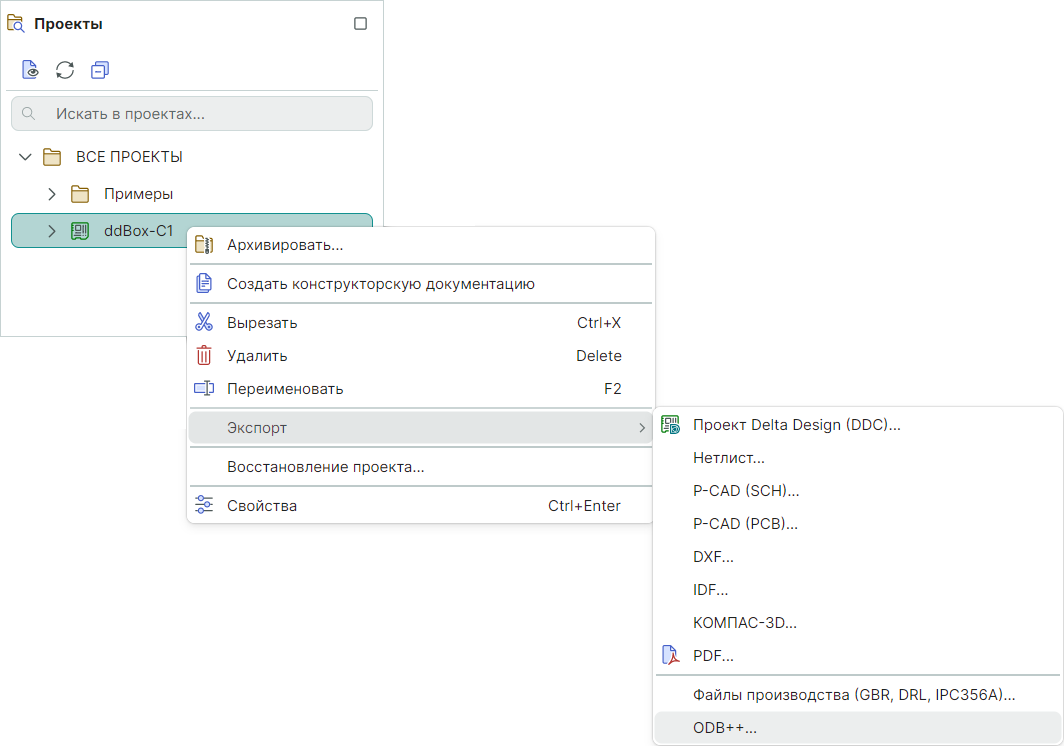

Переход в мастер осуществляется из контекстного меню проекта печатной платы в панели «Проекты», см. Рис. 1.
После перехода на экране отобразится окно мастера «Экспорт в ODB++».
Процедура экспорта состоит из двух этапов «Настройки экспорта в ODB++» и «Выбор папки для проекта ODB++».

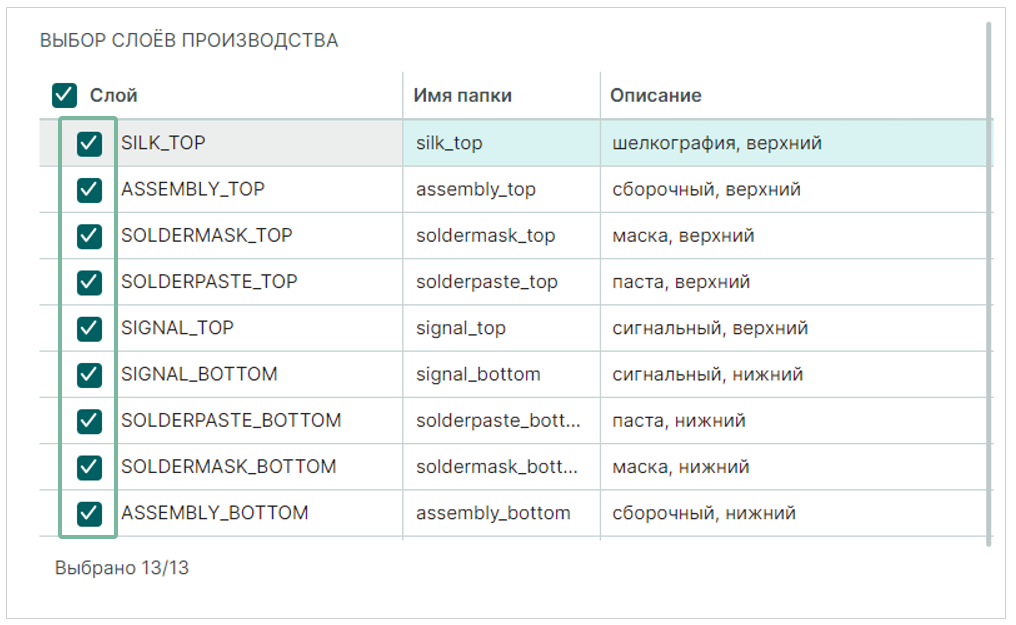

На первом этапе необходимо выбрать слои для экспорта и выполнить настройку экспортируемых данных. Просмотр и выбор выгружаемых слоев осуществляется в таблице «Слои для выгрузки», см. Рис. 2.
В столбце «Слой» отображаются названия слоев из проекта платы.
В столбце «Имя папки» отображены имена папок, создаваемых при экспорте слоев. Именование папок происходит автоматически и недоступно для редактирования.
Описание настроек выгружаемых производственных файлов представлено в таблице, см. Табл. 1.
Таблица 1 Настройки экспорта
| Название | Описание |
|---|---|
| Единицы измерения | Миллиметры или дюймы. Выбор осуществляется из выпадающего меню. |
| Версия формата | «7.0» или «8.0». Выбор осуществляется из выпадающего меню. |
| Имя корневой папки | Ввод имени папки осуществляется с клавиатуры. Допускается использовать строчные буквы латинского алфавита, цифры, «+», «-», «_» и «.». |
| Данные для выгрузки | |
| Данные EDA и компонентов | При включении активирует выгрузку дополнительных слоев компонентов, информации о корпусах компонентов и данных о цепях. Для выгрузки этих данных будут выбраны соответствующие типы слоев (сигнальные, маски, пасты, сверловки) в таблице «Слои для выгрузки». |
| Список цепей cadnet | При включении активирует выгрузку файла, представляющего список цепей, который предназначен для чтения из внешней CAD системы. |
| Данные ГЖПП | Опция доступна, если в проекте печатной платы содержится гибкая часть конструкции. При включении будут выгружены области жесткой и гибкой частей платы, а также линия сгиба. |
| Дополнительно | |
| Генерировать D-коды | При включении будет создаваться файл <Имя корневой папки проекта>\wheel\<Имя корневой папки проекта>\dcodes, содержащий используемые апертуры и соответствующие им номера. |
| Создавать файлы контрольных сумм | При включении для выгружаемых файлов будут создаваться дополнительный файлы, содержащие данные о контрольной сумме исходного файла вида «.имя файла.sum». |
| Разместить на слоях шелкографии и сборочных слоях | |
| Атрибуты компонентов | При включении данные о выгружаемых слоях платы будут содержать информацию об атрибутах компонентов. |
| Прочие объекты | При включении данные о выгружаемых слоях платы будут содержать текстовые данные, не являющиеся атрибутами компонентов. |
| Настройки по умолчанию | |
| Сбросить настройки | Использование кнопки позволяет сбросить настройки всех шагов экспорта. |

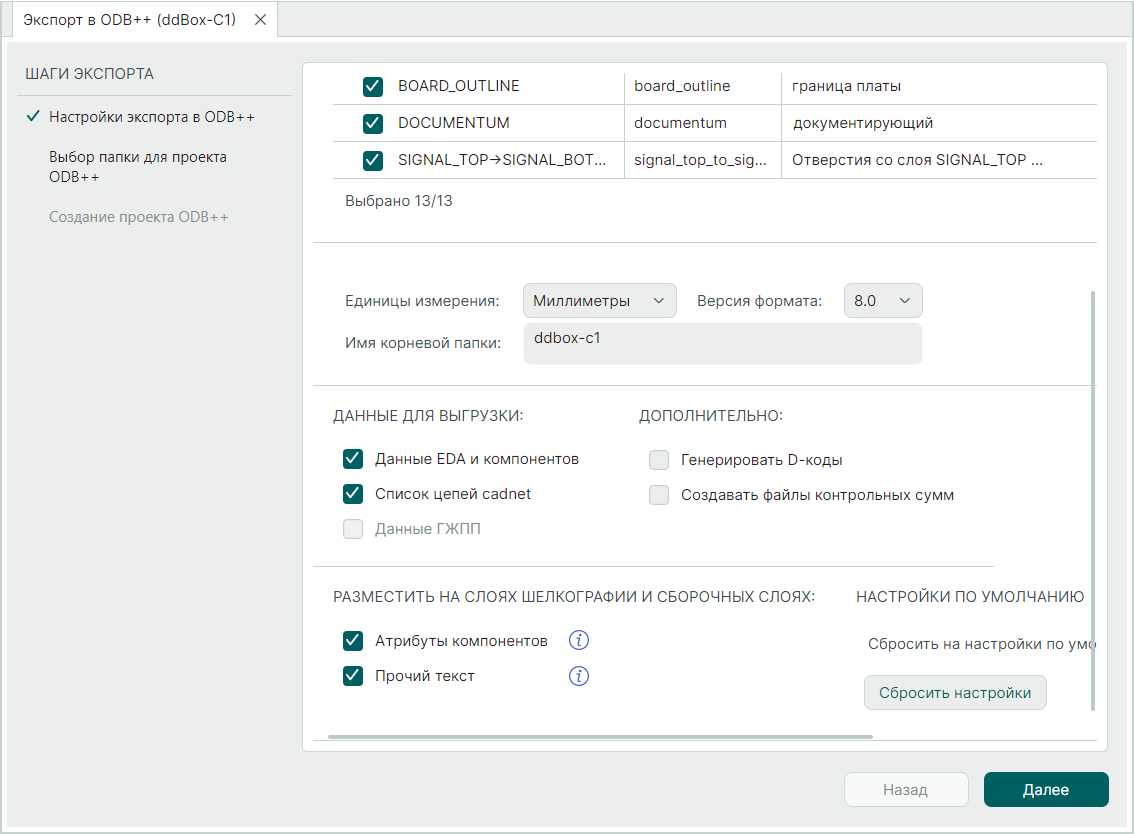

После выбора необходимых настроек, нажмите «Далее», см. Рис. 3.

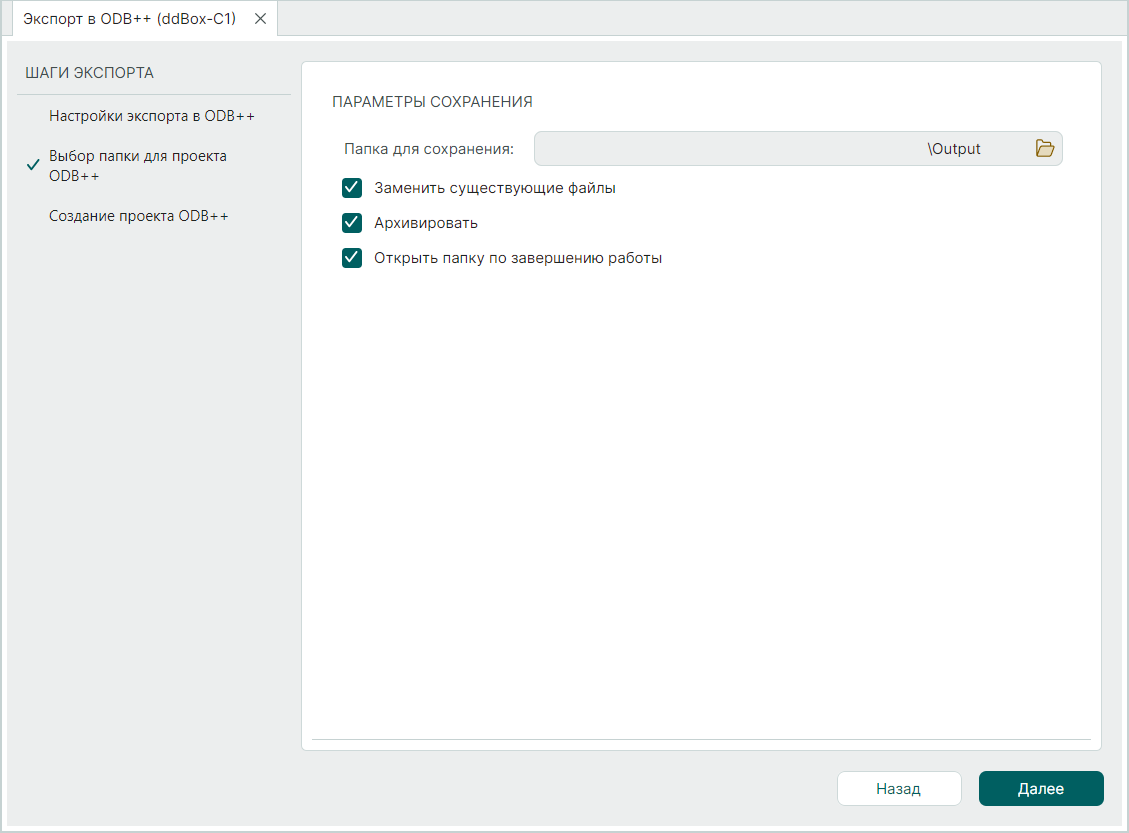

На втором этапе экспорта выберите директорию сохранения корневой папки и настройки сохранения.
Для перехода к выбору директории нажмите кнопку
. В окне проводника выберите папку для сохранения. После выбора директории сохранения и настроек сохранения нажмите «Далее», см. Рис. 4.
Описание настроек сохранения файлов ODB++ представлено в таблице, см. Табл. 2.
Таблица 2 Настройки сохранения
| Название | Описание |
|---|---|
| Заменить существующие файлы | Если в указанной директории имеется папка с таким же названием, как и у текущей корневой папки, то при активации этой опции содержащиеся в ней файлы будут перезаписаны. |
| Архивировать | При активации опции в указанной директории после сохранения файлов также будет создан zip-архив, содержащий производственные файлы. |
| Открыть папку по завершению работы | При активации опции после завершения работы мастера будет открыта директория сохранения корневой папки. |

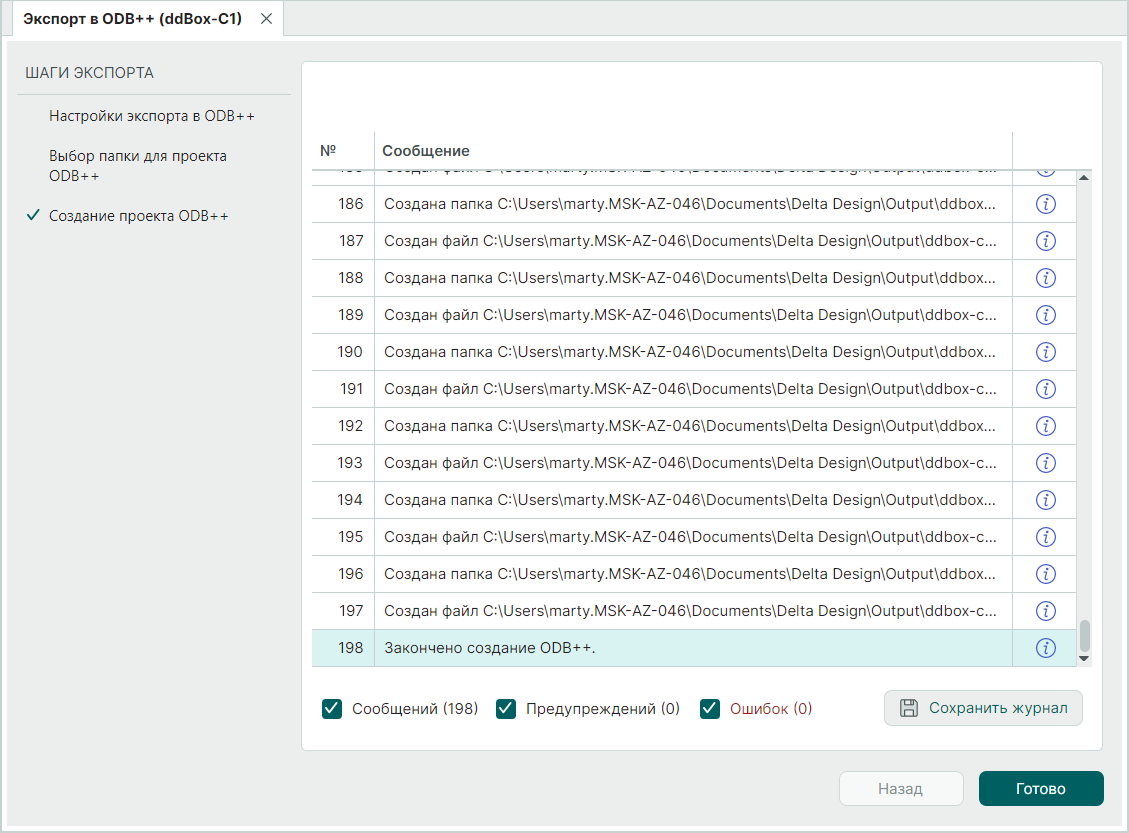

Далее начнется процедура экспорта проекта в ODB++. После завершения процедуры экспорта данных нажмите кнопку «Готово», см. Рис. 5.

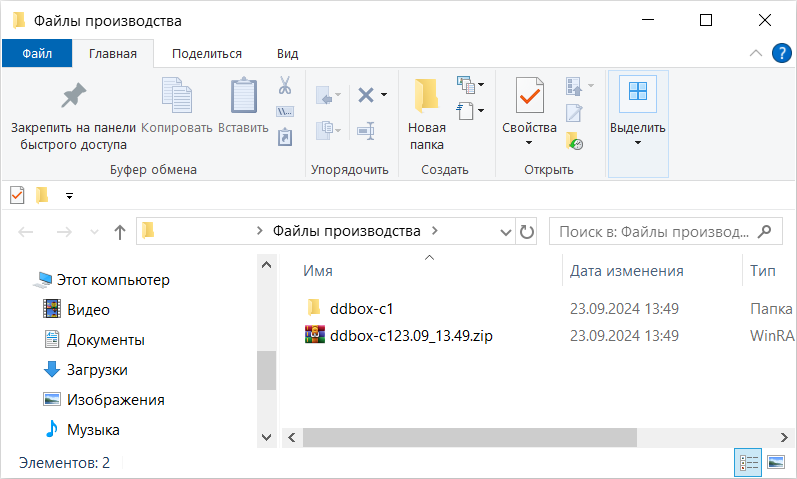

В случае если ранее была выбрана опция «Открыть папку по завершению работы», на экране отобразится окно проводника, содержащее корневую папку экспортированного проекта ODB++, см. Рис. 5.
