Импорт библиотеки PADS

Вызов инструмента «Импорт библиотеки PADS» доступен:

  • из главного меню → «Файл» →  «Импорт» → «Библиотека PADS ASCII (D, P, C)...», см. Рис. 1 ;
  • из панели инструментов «Библиотеки» → нажмите → выберите «Импорт библиотеки PADS ASCII (D, P, C)...», см. Рис. 1 ;
  • из контекстного меню, вызванного с любого свободного места панели «Библиотеки» → «Импортировать из» → «Библиотека PADS ASCII (D, P, C)...».

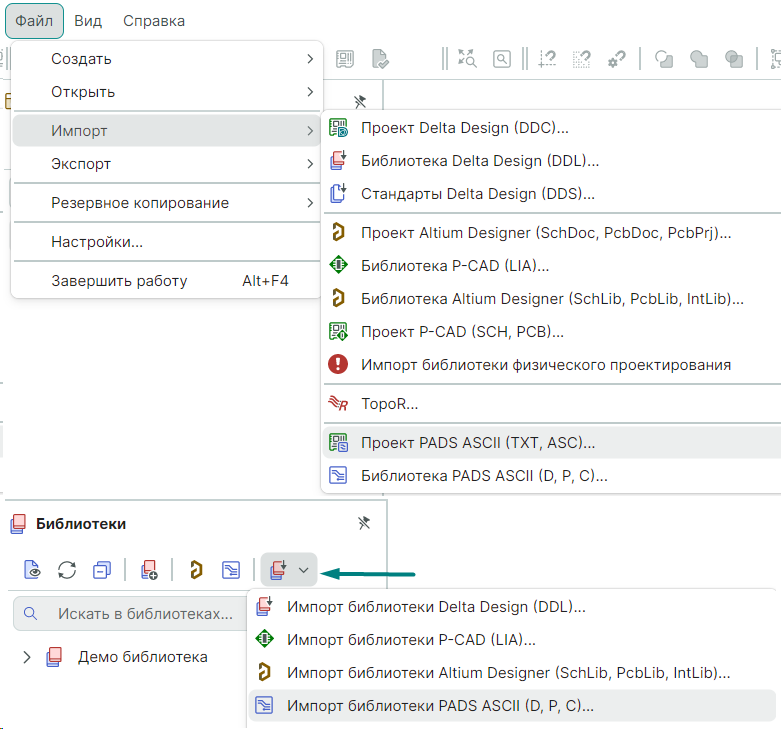

Рис. 1 Вызов Мастера импорта библиотеки PADS
Рис. 1 Вызов Мастера импорта библиотеки PADS

После выбора инструмента «Импорт библиотеки PADS» отображается окно «Мастер импорта библиотеки PADS», в котором следует выполнить все настройки, см. Рис. 2.

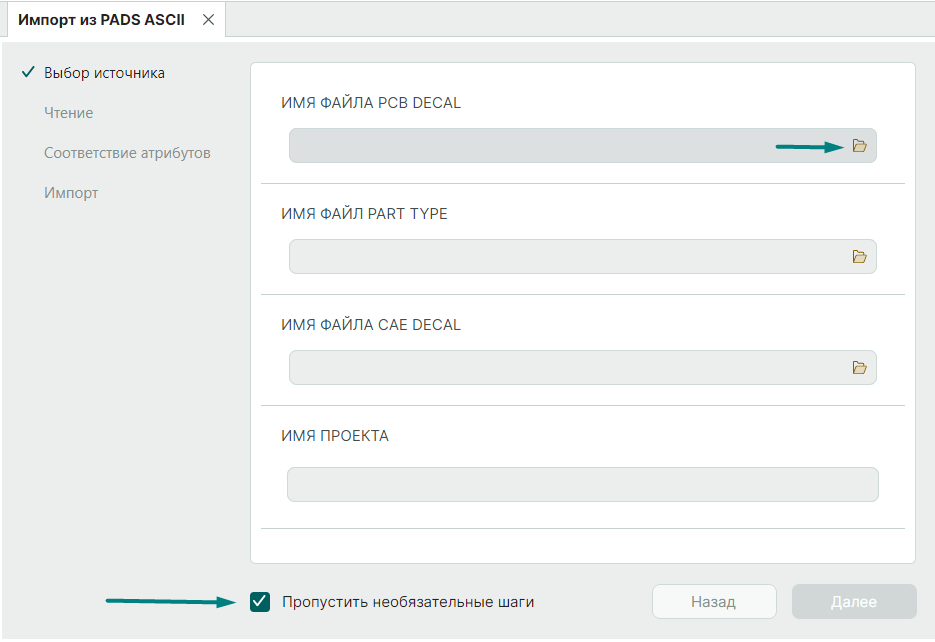

Рис. 2 Окно «Мастер импорта библиотеки PADS»
Рис. 2 Окно «Мастер импорта библиотеки PADS»

Совет! Перед началом выполнения этапов в окне мастера импорта, если они выполняются впервые, рекомендуется снять флаг в поле «Пропустить необязательные шаги», расположенном в нижнем левом углу окна мастера, см. Рис. 3.

  1. На этапе «Выбор источника» нажмите и выберите файлы для импорта, см. Рис. 3.

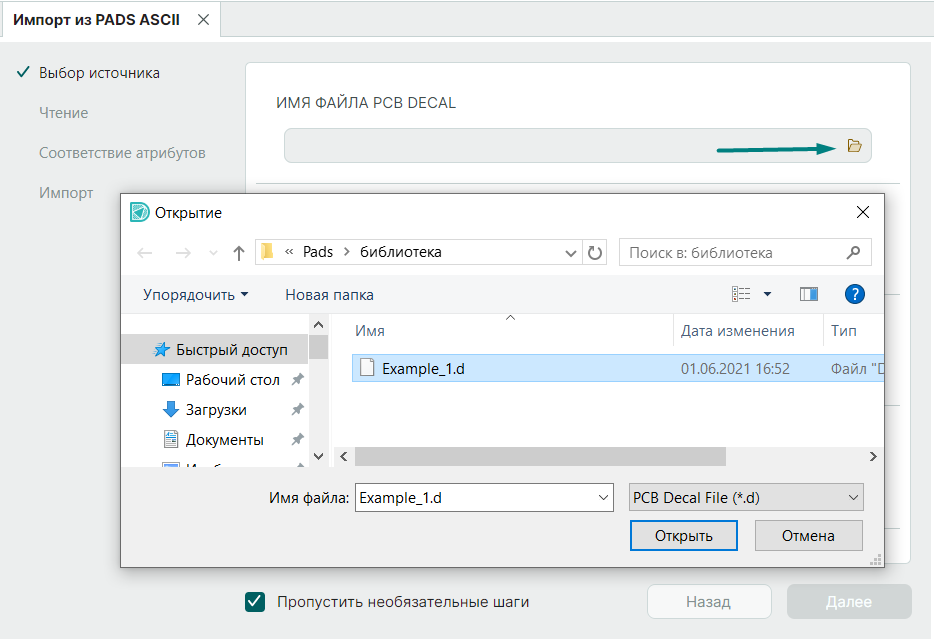

Рис. 3 Выбор импортируемых файлов в окне проводника
Рис. 3 Выбор импортируемых файлов в окне проводника
  1. В открывшемся окне проводника выберите файл и нажмите «Открыть».
  2. Выполните данную операцию с выбором всех типов импортируемых файлов, см. Рис. 4.
    Имя для библиотеки задается системой автоматически. При необходимости измените имя библиотеки.
  3. Нажмите «Далее», см. Рис. 4.

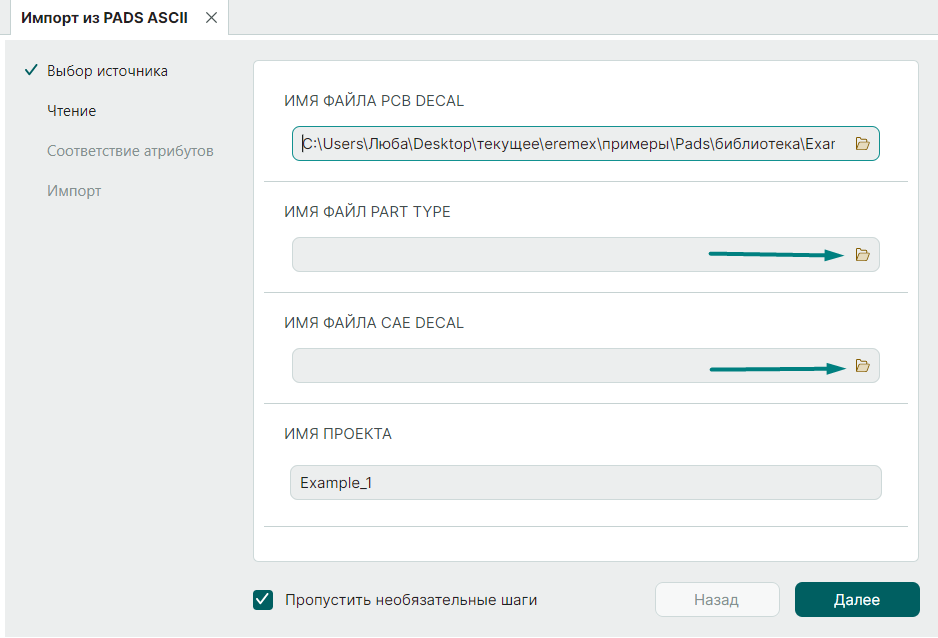

Рис. 4 Выбор импортируемых файлов в окне «Мастер импорта библиотеки PADS»
Рис. 4 Выбор импортируемых файлов в окне «Мастер импорта библиотеки PADS»
  1. На следующем этапе дождитесь завершения процесса чтения библиотеки и нажмите «Далее», см. Рис. 5.

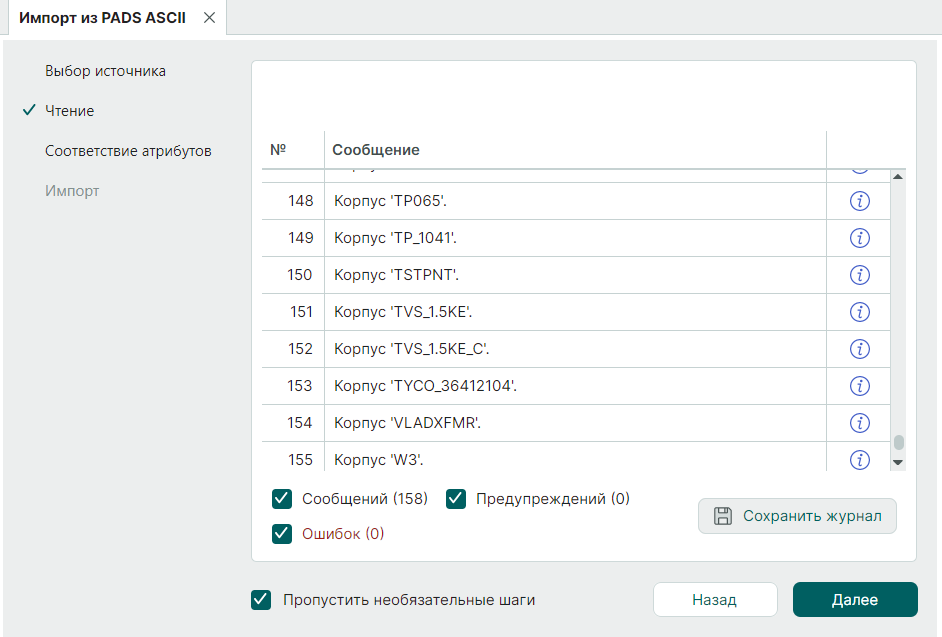

Рис. 5 Завершенный процесс чтения импортируемых файлов в окне «Мастер импорта библиотеки PADS»
Рис. 5 Завершенный процесс чтения импортируемых файлов в окне «Мастер импорта библиотеки PADS»
  1. На этапе «Соответствие атрибутов» при необходимости в таблице сопоставления выберите соответствующие атрибуты для компонентов, см. Рис. 6.

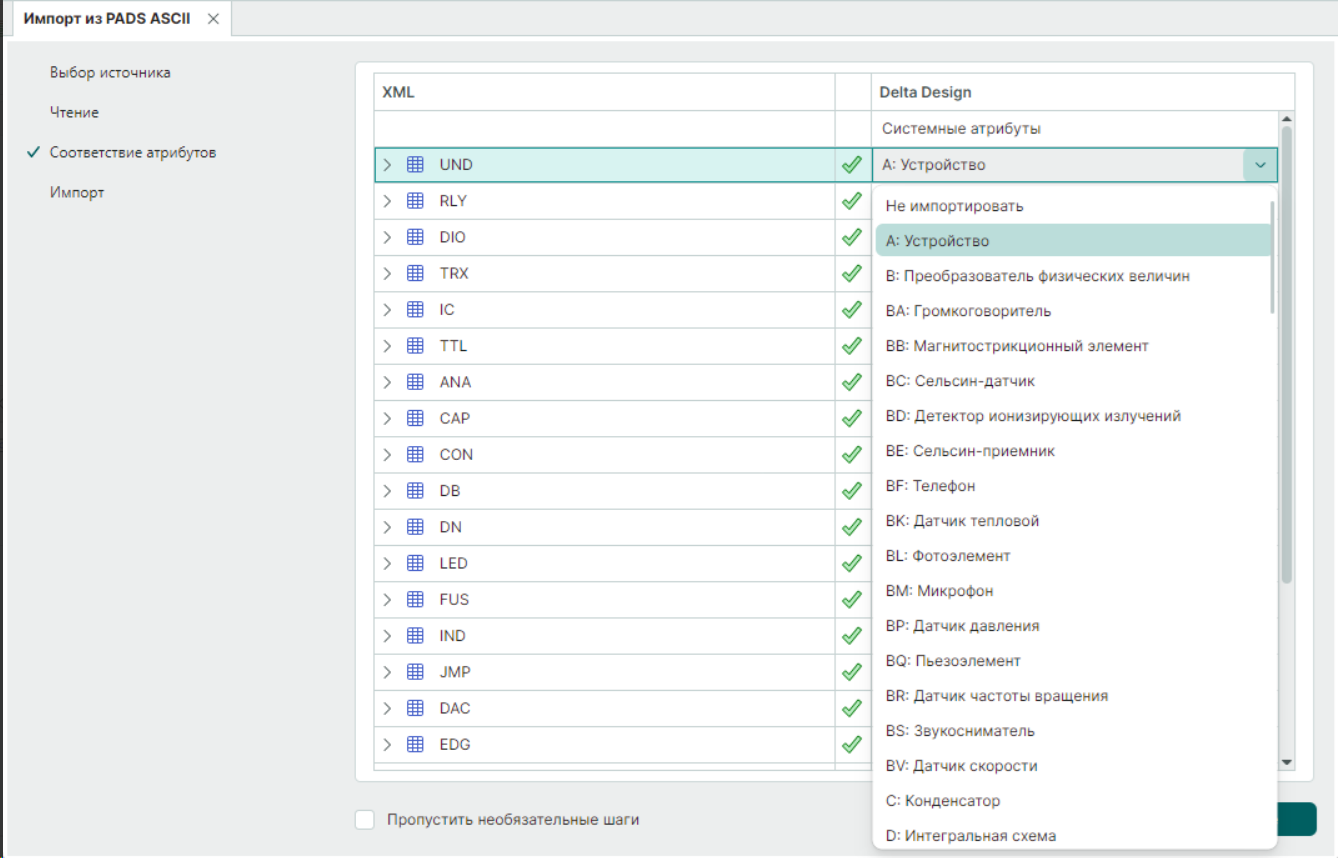

Рис. 6 Соответствие атрибутов
Рис. 6 Соответствие атрибутов

Примечание! В таблице сопоставления есть обозначения статуса сопоставления при импорте:
- – атрибут/компонент не будет импортирован, т.к. не задано соответствие;
- – атрибут/компонент будет импортирован полностью, т.к. задано соответствие;
- – импортируемому компоненту выбрано соответствующее семейство в Delta Design, атрибуты, помеченные символом , будут импортированы;
- – в рамках одного компонента есть атрибуты, которым задано идентичное значение соответствия или поле значения пустое.

  1. Нажмите «Далее».
  2. На следующем этапе дождитесь завершения процесса импорта библиотеки и нажмите «Готово», см. Рис. 7.

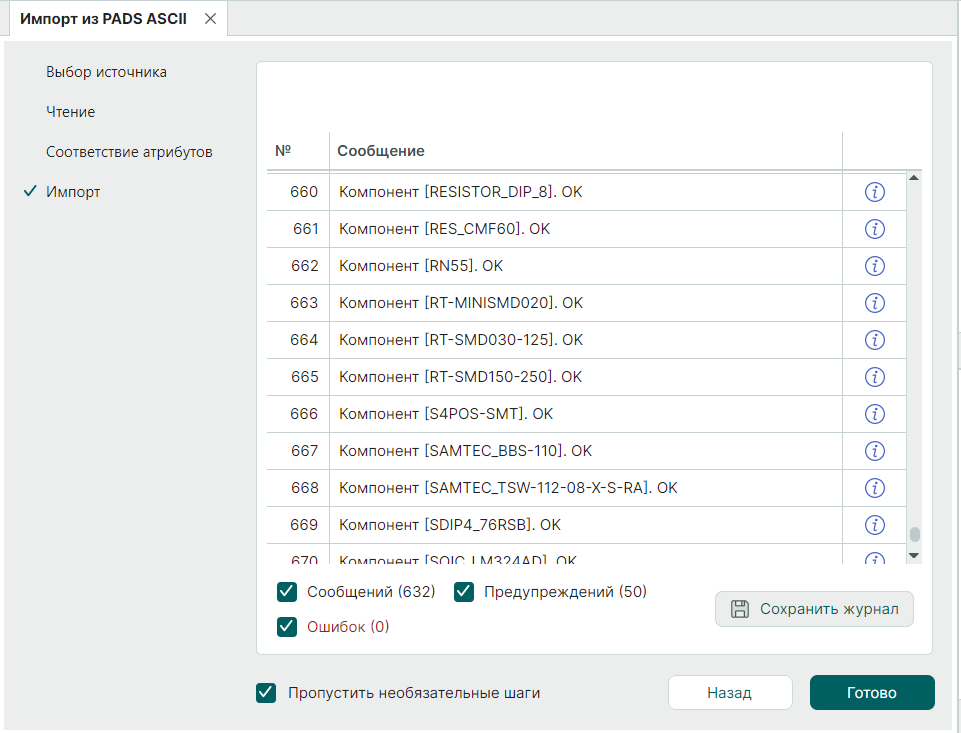

Рис. 7 Завершенный процесс импорта
Рис. 7 Завершенный процесс импорта

Примечание! После завершения процесса импорта в окне мастера с помощью элементов, расположенных внизу окна, можно отфильтровать сообщения, а также сохранить журнал по процессу.
- « Сообщение» – установка флага в чек-бокс включает отображение записей об успешно выполненных процессах;
- « Предупреждение» – установка флага в чек-бокс включает отображение предупреждений о возможных ошибках в импортируемых элементах;

- « Ошибка» – установка флага в чек-бокс включает отображение записей об ошибках, возникших во время импорта;
- « » – кнопка для сохранение журнала импорта в текстовый файл.

В результате импорта библиотека отображается в панели «Библиотеки» и доступна для использования.
При корректном импорте и выборе импортируемых файлов все зависимости будут сохранены и доступны для просмотра.
